近畿経済産業局長賞

ファイバレーザ溶接による密閉型防食端子（特許第5535408号）

【滋賀県発明協会】

外池　翔	古河ＡＳ株式会社　技術企画部　技術企画Ｇｒ　マネージャー
川村　幸大	古河ＡＳ株式会社　第２技術本部　ＳＲＣ部　部長
高村　聡	古河ＡＳ株式会社　第１技術本部　本部長
木原　泰	古河電気工業株式会社　研究開発本部　エレクトロニクス研究所 モビリティ技術開発１部　電装システム開発２課　主査
八木　三郎	古河電気工業株式会社　ものづくり改革本部　設備部　生産技術開発部 自動化技術開発課　課長
繁松　孝	株式会社正電成和　土気工場　技師長
水戸瀬　賢悟	古河電気工業株式会社　研究開発本部　エレクトロニクス研究所 レーザ加工・熱技術開発部　部長
茅原　崇	古河電気工業株式会社　営業統括本部　レーザ応用事業部　レーザ応用１部 アプリケーション課　課長

実 施 功 績 賞

坂本　健太郎	古河ＡＳ株式会社　代表取締役社長
森平　英也	古河電気工業株式会社　代表取締役社長

　本発明は、自動車用ワイヤハーネスの接続に用いるコネクタの端子において、特に電線導体にアルミニウムを用いた場合に、圧着部に水分が侵入して導体に腐食が発生し、導電性が低下する問題を解決するものである。

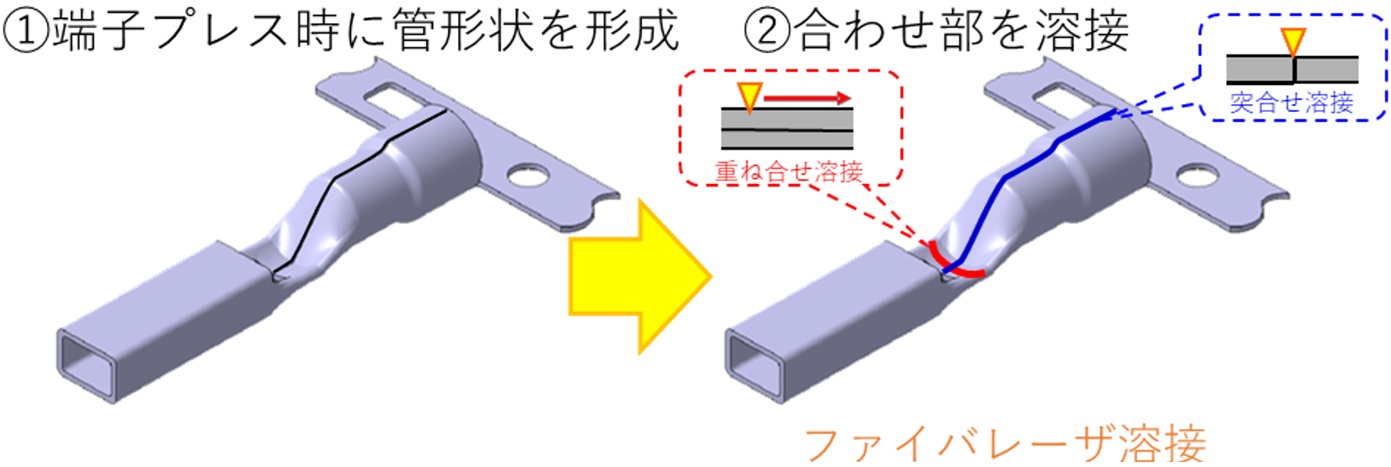

　端子のバレル部を、片側を封止した円筒管状にプレス成形し、突合せ部と重ね合せ部をそれぞれ溶接して、電線挿入側のみが開口した密閉管構造を形成する。この端子に電線を挿入し圧着することで、電線被覆と端子が密着し止水構造を実現する。また、ファイバレーザ溶接を用いることで、非常に高速な端子のプレス成型速度と同期した溶接が可能となり、生産性が向上する。
　端子の圧着のみで止水構造を実現し、追加の樹脂塗布工程を不要としたことで、自動車用ワイヤハーネスへのアルミ電線採用を大幅に拡大し、自動車の軽量化による燃費向上を通じカーボンニュートラル実現に向け大きく貢献している。
