中小企業庁長官賞

配管探査システム（特許第7697661号）

［山形県発明協会］

斉藤　勝義	株式会社弘栄ドリームワークス　技術部　部長代理
船橋　吾一	株式会社弘栄ドリームワークス　代表取締役会長
菅原　康弘	株式会社弘栄ドリームワークス　代表取締役社長

　本発明は、高圧洗浄機にカメラとセンサーを搭載したカプセルと距離計測器をセットにした機器で、配管内部の映像取得とともに、カプセルの移動経路を映像と同期して3D図面化できるシステムである。
　本発明では、高圧洗浄機とカプセルをスズラン部でつなぎ、直進性と柔軟性のバランスを確保した。また、ホース&ケーブルは耐久性や潤滑性を考慮した設計とし、カメラが上向きになるようカプセルの重量バランスとケーブル及びホースの取り付け構造を工夫したほか、整備性向上のため、整備時にはカプセルと高圧洗浄&ホースとを容易に分離できる構造としている。3D図面化においては、配管の曲がり角度を限定することで、図面精度を高める工夫をしている。
　本発明により従来機器（ファイバースコープなど）と比較し、簡単に、より奥まで配管内部を観察できるようになった。また、映像と位置がリンクしており、不具合箇所を限定しやすく、対応計画の策定及び補修そのものが容易になる。このため、補修工事の期間短縮、コスト削減及び廃棄物の低減等に寄与している。

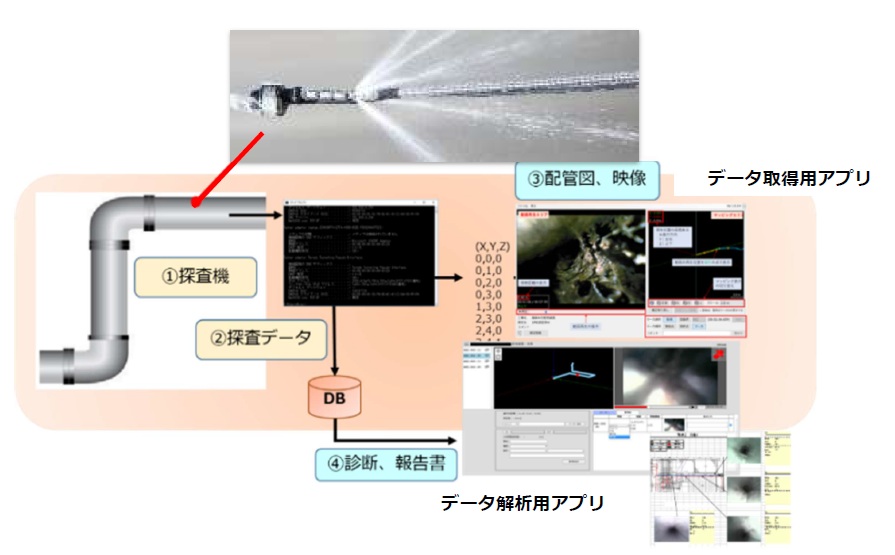

【配管探査システム】

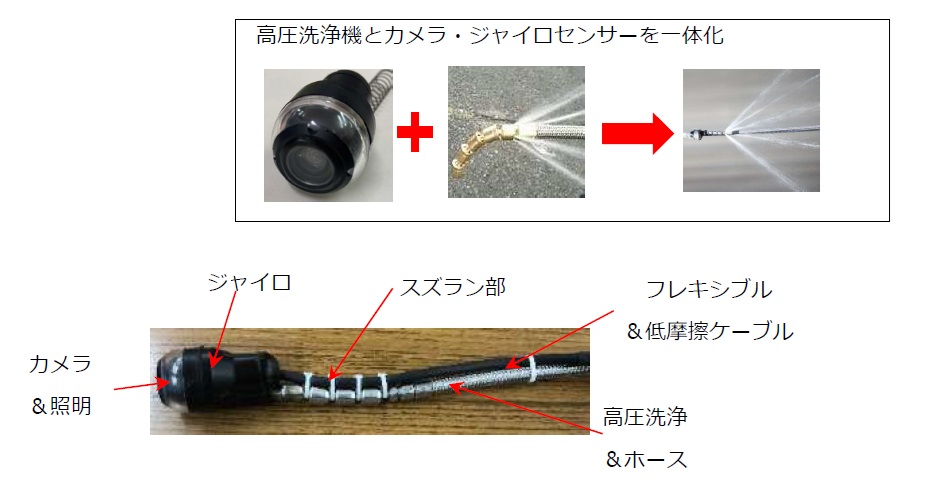

【カプセル】
