発明協会会長賞

漏れ水を確実に吐水口へ導く耐圧二重構造の水栓バルブ（特許第7423098号）

【福岡県発明協会】

小林　聡	株式会社タカギ　製造グループ　開発部　水栓商品開発二課　主事
羽多　正吾	株式会社タカギ　製造グループ　開発部　散水商品開発課　担当係長

実 施 功 績 賞

村澤　圧司

株式会社タカギ　代表取締役社長

　本発明は、シングルレバー混合栓のバルブ構造に関するものである。
　従来より、経年劣化等でバルブからの水漏れを引き起こした場合、シンク下に浸水して家財に被害を与えるという課題があった。

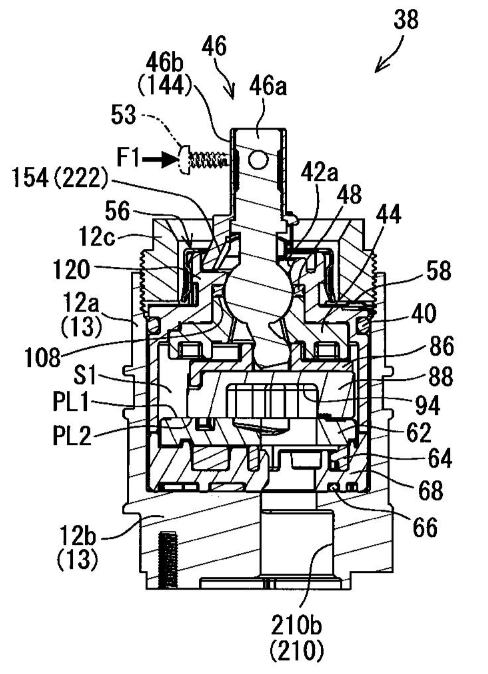

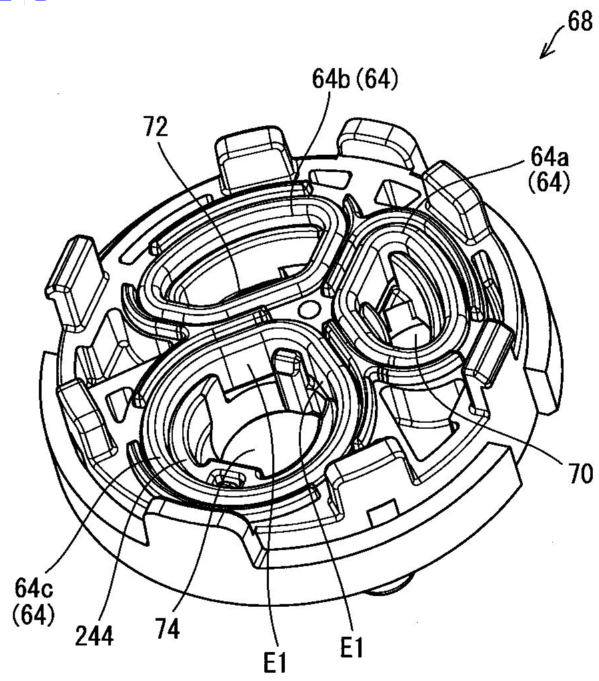

　本発明では、バルブに「上シール部材40、レバーシール部材48、吐水側シール部材64c」を設けた。上シール部材40とレバーシール部材48にて二重にシールすることにより、外部への水漏れを防止するとともに、吐水側シール部材64cの耐圧性能を、あえて上シール部材40及びレバーシール部材48よりも低くするという構造とした。具体的には、吐水側シール部材64cが装着される「下ケースに設けられたシール内側支持部」に内倒れ容易部（切り欠きE1）を設けた。
　本発明の構造では、内部漏水が起きた場合、各シール部材によって密閉されたバルブ内部の空間の圧力が上昇する。その場合、湯水混合側は大気圧であるため、内倒れ容易部（切り欠きE1）により吐水側シール部材64cが内倒れすることにより、漏れた水が湯水混合側に流出して、吐水口から排出されるため、シンク下に浸水することがなくなった。
