発明協会会長賞
デザインシステムによる型紙の外形ライン自動処理方法（特許第7204583号）
【和歌山県発明協会】
脇村 那実 |
株式会社島精機製作所 開発本部 先端システム開発チーム |
松原 由幸 |
株式会社島精機製作所 開発本部 先端システム開発チーム |
実 施 功 績 賞
島 三博 |
株式会社島精機製作所 代表取締役社長 |
本発明は、ニット製品のデザインに関し、１つのサイズのデザインを手直しし、その修正データの外形ラインをトレースすることで、サイズ違いのデザインデータの外形ラインを自動的に修正するものである。
本発明では、型紙から横編機の制御用に変換したデザインデータの外形ラインを手直しし、トレースした外形ラインの繰り返し部分を圧縮してモジュールを作成する。トレース処理では、外形ラインを自動で抽出するとともに、減らし目数などのライン法則の変化点を検出し、この変化点を基準に繰り返し部分を圧縮してモジュールを作成する。モジュールの各繰り返し部分を任意回数連続させて生成した候補ラインから、自動修正前の外形ラインに最も近似する候補ラインを採用する。
本発明により、編み易さを考慮した規則的なライン法則からなる外形ラインを各サイズで自動生成することができ、デザインデータの外形ラインをサイズ毎に手直しすることが不要になる。

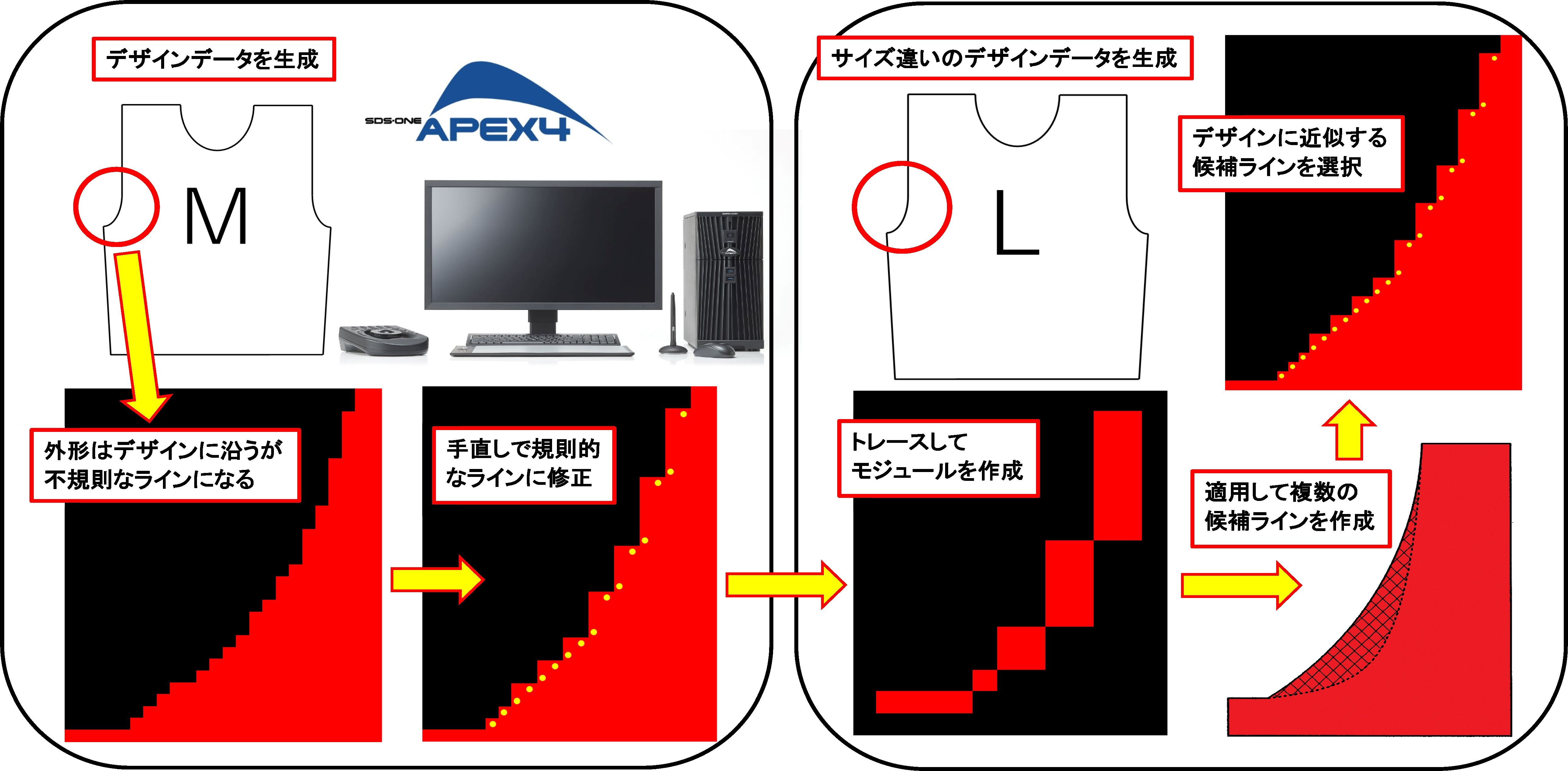

デザインデータの手直しフロー（左）と自動修正フロー（右）
