発明協会会長賞

パワーステアリングモータのレイアウト（特許第6912331号）

【大阪発明協会】

大西　健太	ヤンマーアグリ株式会社　開発統括部　先行開発部　基幹技術グループ
中村　翔一	ヤンマーアグリ株式会社　営業統括部　商品企画部　データビジネスグループ

実 施 功 績 賞

田尾　知久

ヤンマーパワーテクノロジー株式会社　代表取締役社長

　本発明は、ステアリングシャフトに操舵補助力を付与するパワーステアリング装置を備えた作業車両について、ボンネット内にパワーステアリング装置を効率的に配置する構成に関するものである。

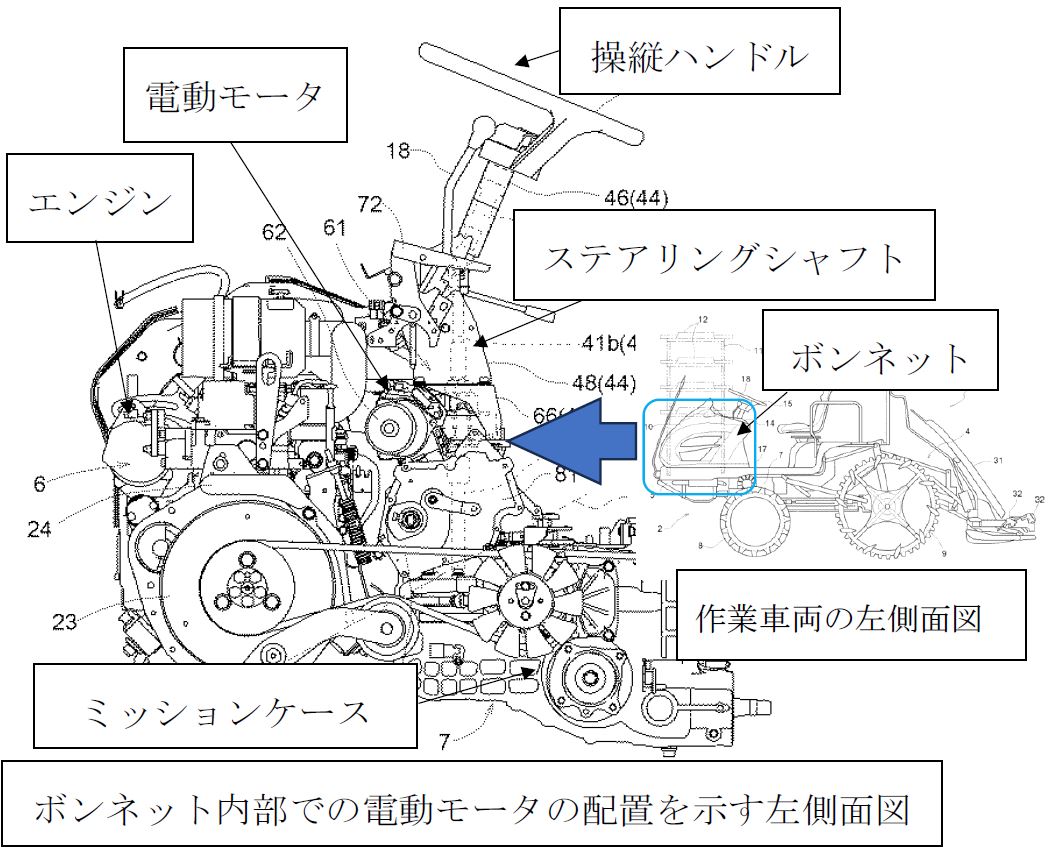

　本発明は、エンジン、操縦ハンドル、操縦ハンドルの操舵力を車輪に伝達するステアリングシャフト、及びステアリングシャフトに操舵補助力を付与するパワーステアリング装置を備え、ボンネット内にエンジン、ステアリングシャフト、及びパワーステアリング装置が配置されている。パワーステアリング装置の電動モータはエンジンの後方側かつステアリングシャフトの前方側に配置する構成としている。
　本発明により、エンジンとステアリングシャフトの間のスペースを有効に活用してボンネット内に電動モータを効率よく配置可能となるため、ボンネットが後方側に張り出すことなく、操縦ハンドルを操作する作業者の足元に十分なスペースを確保することができる。
