北海道発明協会会長賞

信頼性に優れた口絞り型水素蓄圧器（意匠登録第1634495号）

【北海道発明協会】

荒島　裕信

日本製鋼所Ｍ&Ｅ株式会社　室蘭製作所　ＥＳ機器部
機器Ｇ　ＧＭ

　本意匠は、主に水素ステーションで使用される鋼製高圧水素蓄圧器に関するもので、両端の絞り加工部の開口径を大きくした形状を特徴としている。
　鋼製水素蓄圧器において高い安全性と信頼性を維持するためには、水素と接触する内表面を加工や研磨等で適切な状態にコントロールし、かつ内表面が設計どおりに製造されているかを検査により確認することが重要である。このため、従来はストレート形状で製造していたが、軽量化や低コスト化を図るべくカバーやグランドナットを小径化するとともに、長寿命化を目的にねじ部とドーム部の位置関係を最適化した。
　絞り加工を施しながらも内表面の加工や検査が可能な程度に大きくした開口径を有する端面と、突出したねじ部を有する特徴的な形状により、従来のストレート型水素蓄圧器と同等の安全性や信頼性を維持したまま、軽量化と低コスト化を両立した高圧水素蓄圧器を提供することが可能となった。

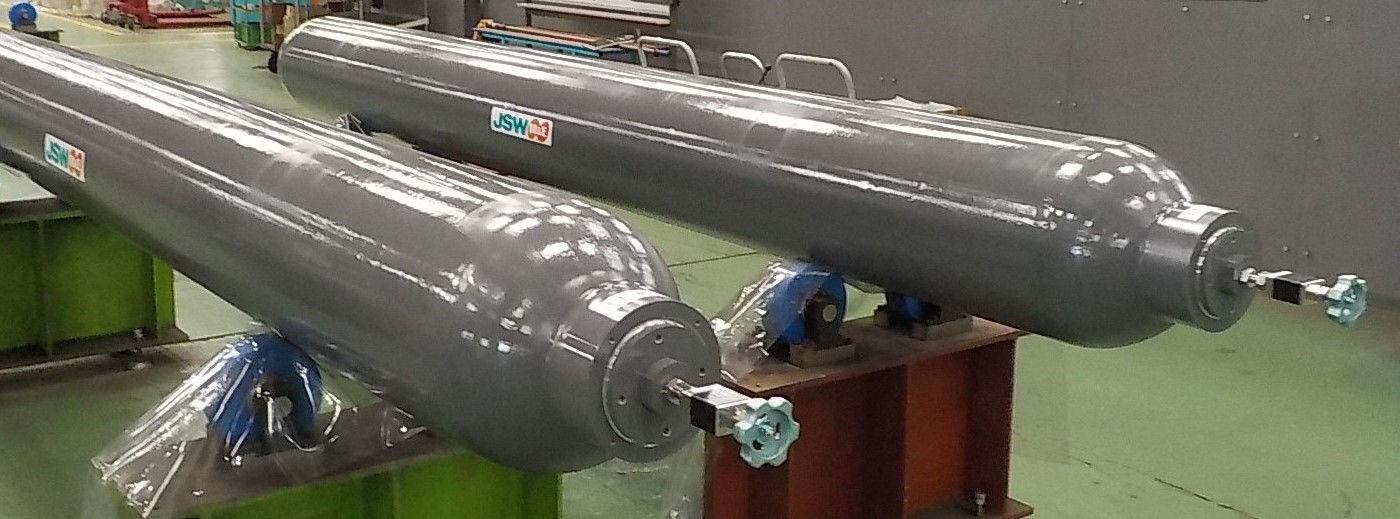

鋼製高圧水素蓄圧器
