日本弁理士会会長賞

電子式指示計器の設定システム（特許第7523716号）

【広島県発明協会】

小野瀬　達也	三菱電機エンジニアリング株式会社　福山事業所　事業推進部　電子機器開発課　主査
久安　修	三菱電機エンジニアリング株式会社　福山事業所　機器技術部　電子計器設計課専任技師
加藤　優一	三菱電機エンジニアリング株式会社　福山事業所　機器技術部　電子計器設計課主任技師

実施功績賞

漆間　啓	三菱電機株式会社　取締役代表執行役執行役社長ＣＥＯ

　本発明は、電子式指示計器にＮＦＣ機能を搭載し、各種電気量の計測に必要な設定値を外部からの電源供給なしに、携帯端末を用いて設定作業を行うことを可能にするものである。
　本発明は、ＮＦＣ通信用アンテナを備え、補助電源７のみで駆動し設定値を記憶する設定値記憶部１２と、ＮＦＣ通信用電源１９又は補助電源７の両方で駆動するＮＦＣ通信記憶部１５とＮＦＣ通信制御部１６を分けた構成としている（図１）。設定手順は、携帯端末からＮＦＣ通信制御部１６を介してＮＦＣ通信記憶部１５に設定値を送信する。補助電源７で電子式指示計器を起動後、ＮＦＣ通信記憶部１５と設定値記憶部１２の設定値を比較し、一致しない場合にはＮＦＣ通信記憶部１５に記憶された設定値を設定値記憶部１２に反映させる（図２）。
　本発明により、電子式指示計器を補助電源に接続せず、携帯端末から設定できるようになったため、設定作業の効率向上、作業場所や時間の制約軽減を通じ、労働時間の削減や労働力不足の解消等に貢献している。また、非接触かつ無通電で設定可能であり、安全性も向上する。

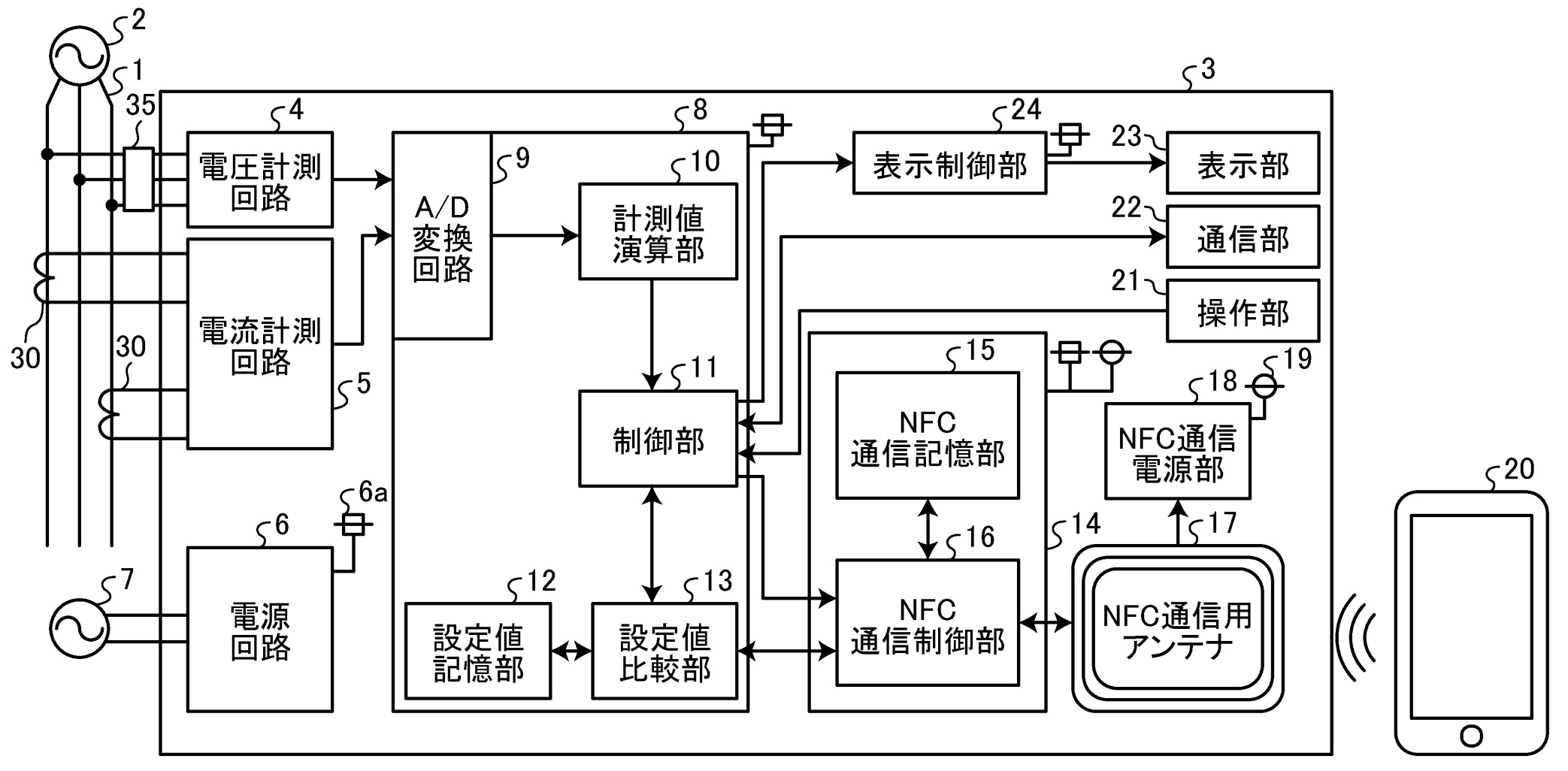

図１　ブロック図

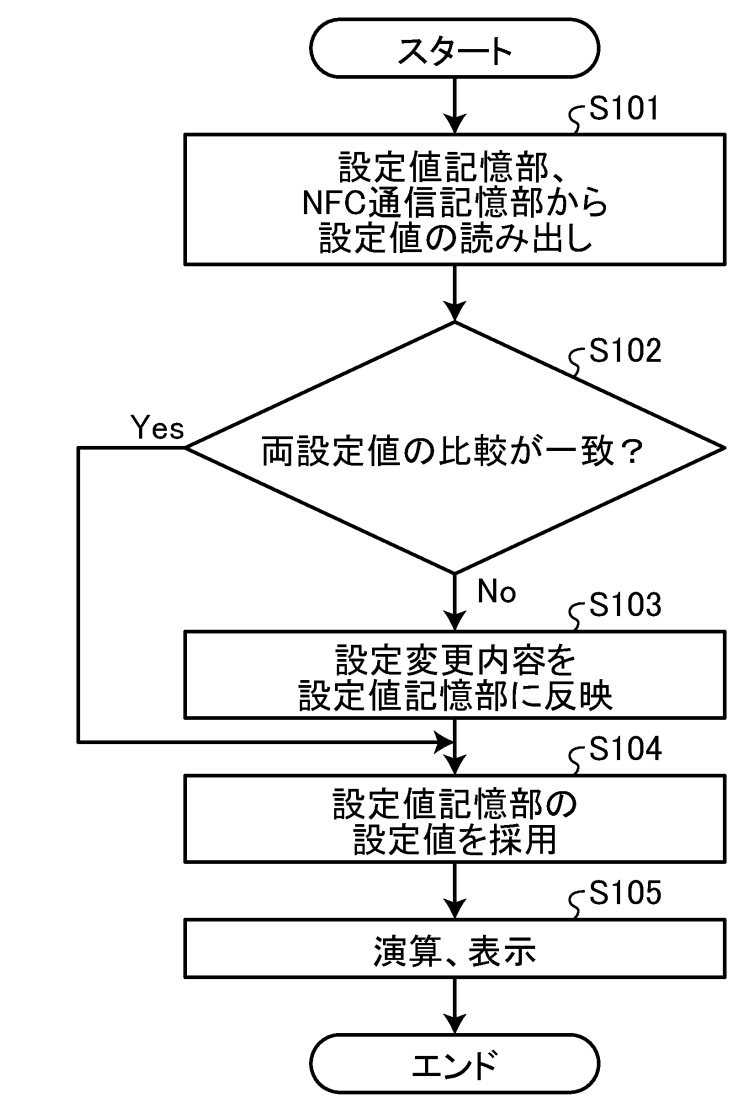

図２　フローチャート
