関東経済産業局長賞
超音波溶着装置における超音波振動子の振幅補正制御方法（特許第6194537号）
【発明協会（東京）】
笠井 昭俊 |
精電舎電子工業株式会社 技術部 開発技術グループ グループマネージャー |
実 施 功 績 賞
渡邉 公彦 |
精電舎電子工業株式会社 代表取締役社長 |
本発明は、樹脂溶着や金属接合を行う超音波溶着装置の超音波振動子について、長時間使用による劣化や超音波振動子ごとの特性変化による、振幅の変化を補正する技術に関するものである。
本発明では、超音波溶着装置に超音波振動子の振幅に相当する電圧の変化を検出する回路網を設け、検出値に基づき動的に超音波振動子に印加する電圧を変えることで振幅を一定にする振幅補正制御を実現した。また、超音波振動子を新しいものと交換した際、超音波振動子を所定振幅で振動するための調整が必要であったが、超音波振動子の静特性比較手法により振動子電圧特性の補正を可能にした。
本発明により、超音波溶着中の振幅の低下が無く一定になるとともに、超音波振動子の交換時の調整が不要になることから、２次加工産業における生産性向上と保守時の作業性改善に大きく貢献している。

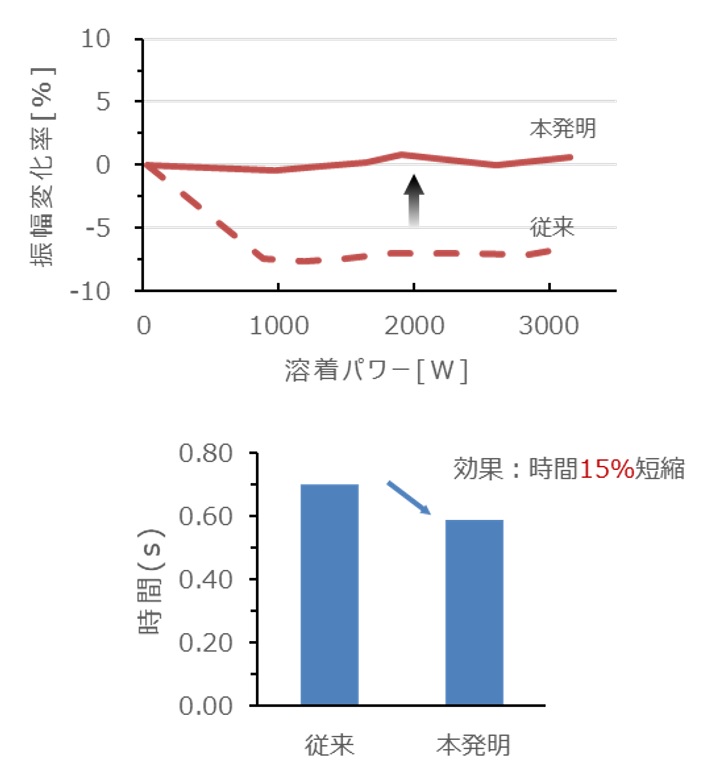

本発明の効果

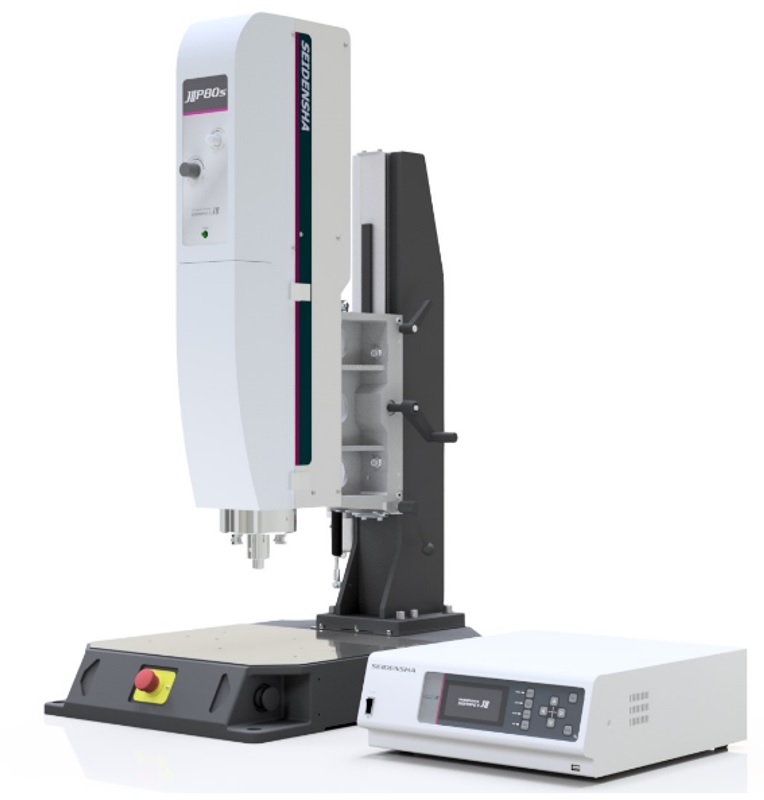

本発明実施製品（一部）
