発明協会会長賞

電源不要のカフ圧自動調整器（特許第5806695号）

【大分県発明協会】

徳永　修一

トクソー技研株式会社　取締役会長

実 施 功 績 賞

徳永　浩幸

トクソー技研株式会社　代表取締役社長

　本発明は、人工呼吸器を装着した患者の気管チューブに使用するカフ（風船状）が気管壁に適正圧で密着するようにカフ圧を一定に調整・保持するカフ圧自動調整器に関するものである。

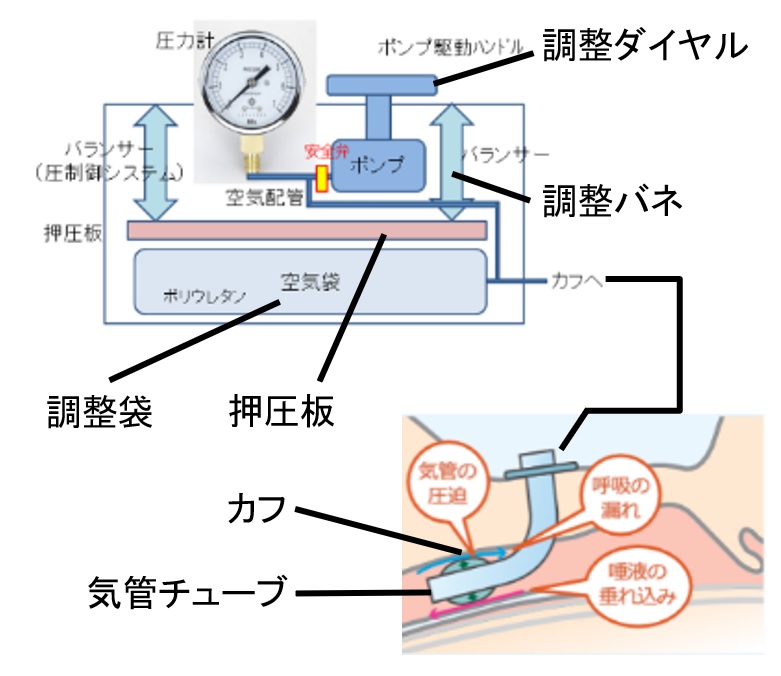

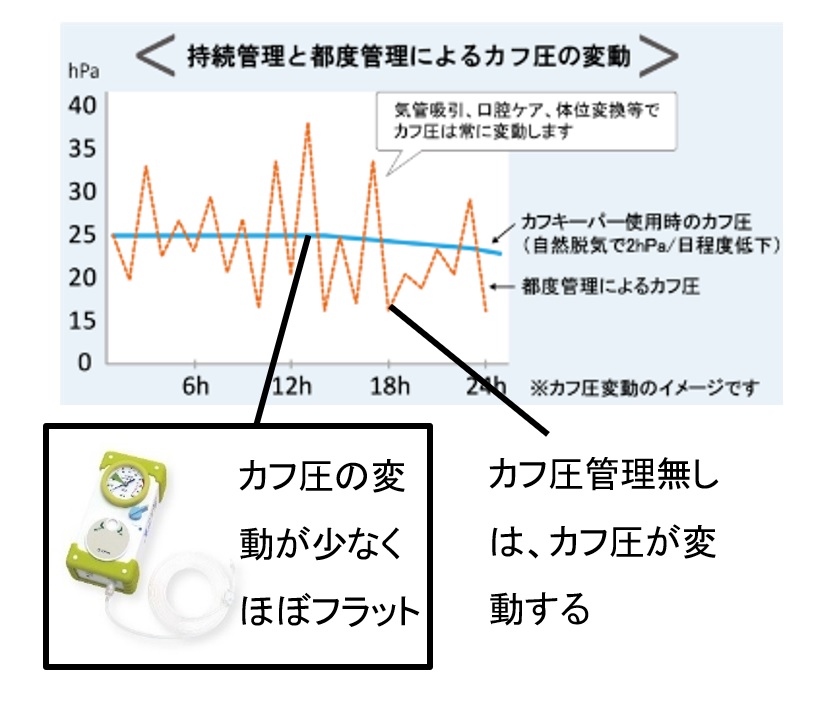

　従来技術にエアの吸排気をポンプと電磁弁で調整する電動式のものがあったが、本発明では、カフと調整袋を連通し、バネで付勢した押圧板で調整袋を押圧し、調整ダイヤルで押圧力を調整することで、電源を使用せずカフと調整袋の内圧を調整する。調整袋を平板上に形成することで、カフ内のエア変化量に対し、調整袋の厚さ変化量及びバネ圧の変化が微小であり、カフ圧の変動は一定圧に調整・保持される。カフと調整袋が常時連通しエアの流れが円滑であるため、カフの変動に対しカフ圧を瞬時に調整・保持することができる。
　本発明により、無電源かつ簡易な機構でカフ圧を自動調整することが可能となり、従来よりも安価に提供できるようになった。また、動作音が発生しないため、患者のＱＯＬ向上に寄与している。
