中小企業庁長官賞

工具交換時自動補正機能を備えた工作機械（特許第7423030号）

【石川県発明協会】

覚本　雅彦	中村留精密工業株式会社　制御技術部　マシンソフト設計課　リードエンジニア
小原　憲治	中村留精密工業株式会社　販売促進部　シニアマネージャ

実 施 功 績 賞

中村　匠吾

中村留精密工業株式会社　代表取締役社長

　本発明は、工具交換後の初品加工ワークにおける加工寸法の自動確認及び加工プログラムの自動補正を可能とする工作機械の提供を目的とする自動化システムに関するものである。

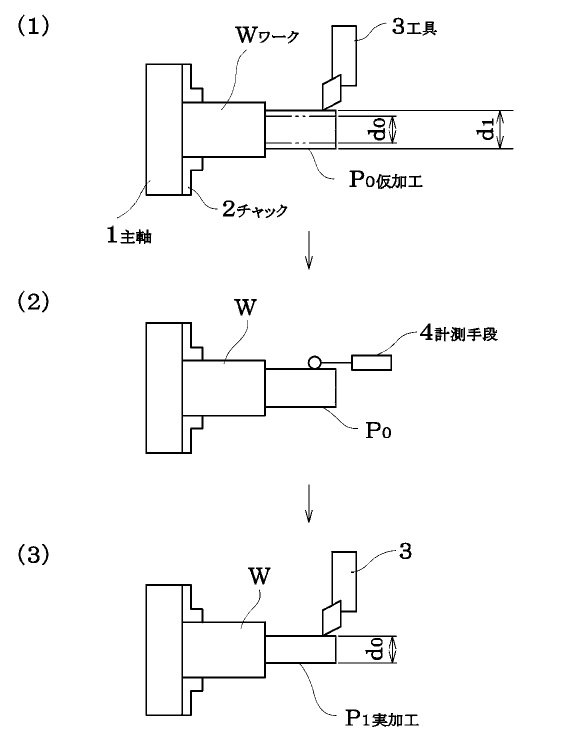

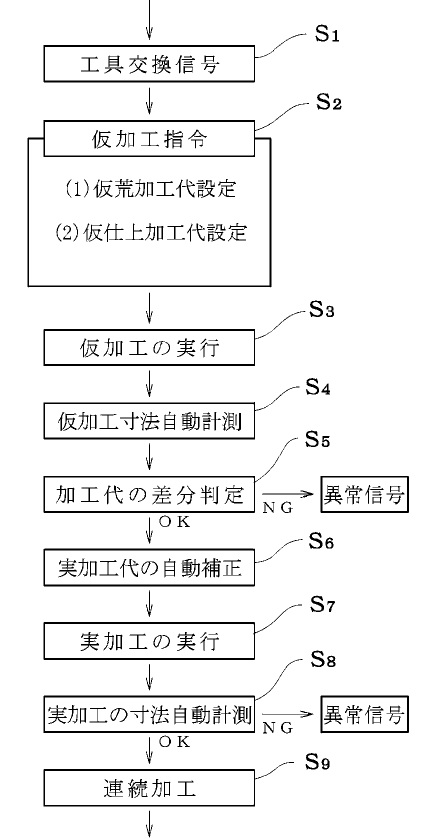

　本発明は、工作機械において工具が交換されたことを検出する手段、交換された工具を用いてワークを所定のねらい寸法に仮加工する手段、仮加工されたワークの仮加工寸法の計測手段、仮加工後の実測寸法と前記ねらい寸法との寸法差の検出手段及び検出された寸法差に基づいて加工プログラムを自動補正する手段を有し、自動補正された加工プログラムにて実加工することを特徴とする。
　本発明は、加工現場での使い勝手・ニーズを重視して考案された工作機械の自動化を支援するものであり、オペレーターによる手動動作での試加工及び補正が不要となるため、生産効率の向上を図ることができる。また、加工ワークを無駄にすることなく常に良品に保つことができ、環境保全にも寄与する。
