昇圧装置(接地金具の棒端子化)(特許第7130322号)

【石川県発明協会】

松谷 浩之

アール・ビー・コントロールズ株式会社 開発本部
第二開発部 開発設計室 主査

実 施 功 績 賞

遠藤 健治

アール・ビー・コントロールズ株式会社
代表取締役社長

 本発明は、昇圧装置(ガス燃焼機器用点火装置=イグナイタ等)の製品構造に関し、低コスト化を図るものである。
 本発明では、製品内部に搭載されている昇圧トランスの出力端子の一方を接地端子として、ケースの外側に電気的に導出し、その導出された部分をビス止め等で接続することで、従来製品で用いられていたカスタム接地金具を必要としない構造を実現した。本構造を採用することでカスタム接地金具と基板の半田接続が不要となり、基板の小型化が可能になるとともに、冷熱衝撃による影響を受けやすかった半田接続点が無くなるためクラック発生の懸念を払拭することができる。
 本発明によって、従来製品のイニシャル費、部品費、加工費等を削減することが可能になり、製品コストの低減に寄与している。

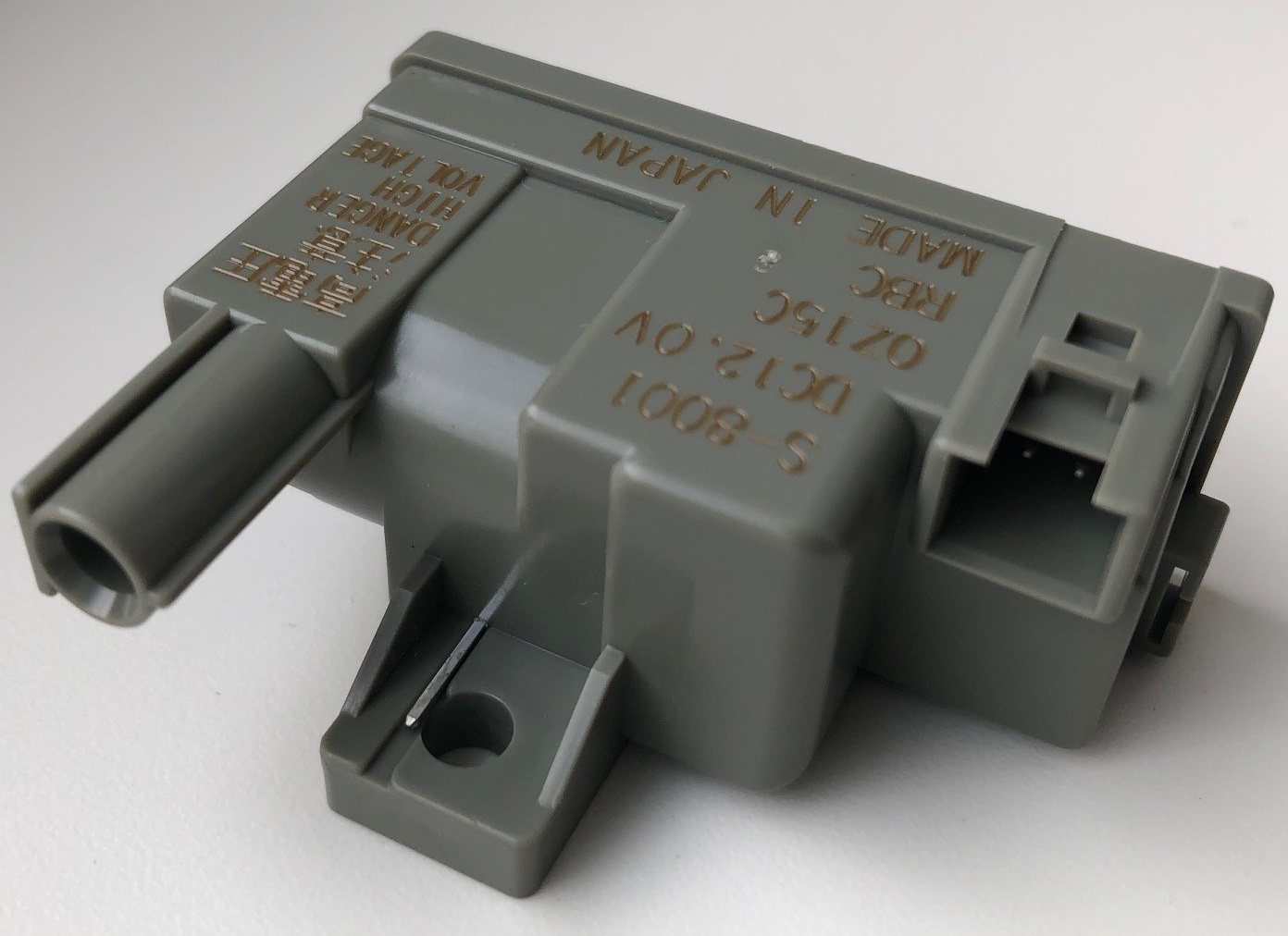

本発明の製品

本発明の製品

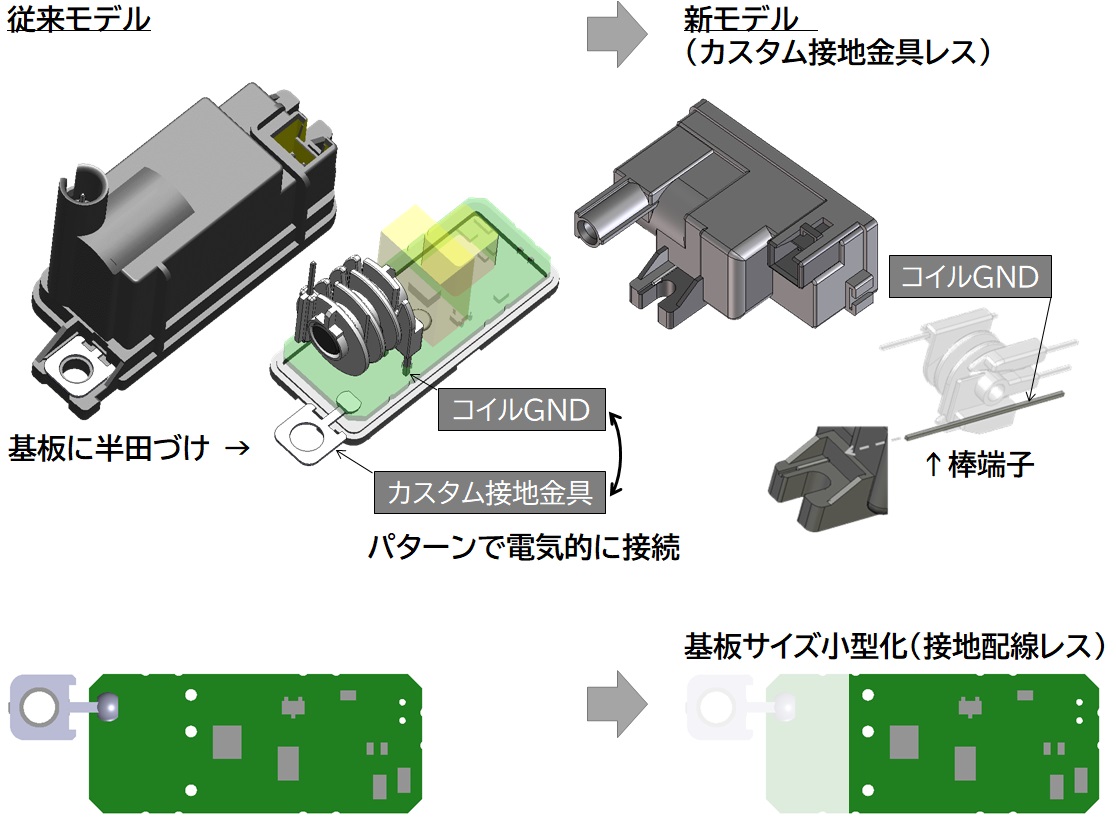

本発明の概要図

本発明の概要図
