平成30年度近畿地方発明表彰

発明協会会長賞

リム付タイヤに空気充填時の安全柵と防風板(特許第6127166号)

【福井県発明協会】

三村 義雄

小野谷機工株式会社 社主

実 施 功 績 賞

三村 健二

小野谷機工株式会社 代表取締役社長


 本発明は、空気充填作業時に、タイヤが破裂しても爆風や破片の飛散を防ぐために、従来の空気充填用安全柵に防風パネルなるものを有し、爆風を作業者のいない安全な方向に導くことで、作業者の安全性を大幅に向上させるものである。
 リム付タイヤを起立させた状態で設置可能なベース部と、そのベース部に設置されたリム付タイヤに間隔を開けて平行に立設された開口を有する一対の柵体と、柵体の各々から離間して開口に対峙するように配設された一対の防風パネルであって、垂直な平坦部と、該平坦部の周縁部の少なくとも一部に連なり、柵体側に折曲げられた折曲げ部を有する防風パネルを含むことを特徴とするタイヤ空気充填用安全柵である。
 これにより、タイヤが破裂したときの爆風や破片を防風パネルで受け止めるとともに、爆風を防風パネルの両方向に沿って拡散させることで、爆風の影響を軽減することができ安全性の向上を図ることができる。

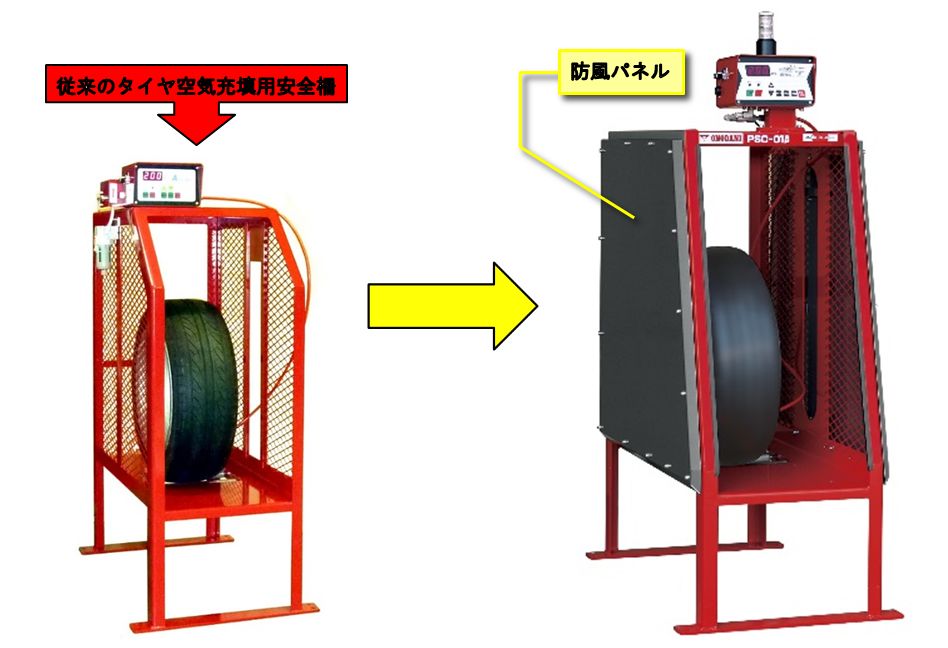

リム付タイヤに空気充填時の安全柵と防風板
