中小企業庁長官奨励賞

殺菌装置（特許第4584595号）

【徳島県発明協会】

伊藤　泰昌

四国化工機株式会社　技術本部　技術センター 無菌技術研究課　技師

実 施 功 績 賞

植田　滋	四国化工機株式会社　代表取締役社長

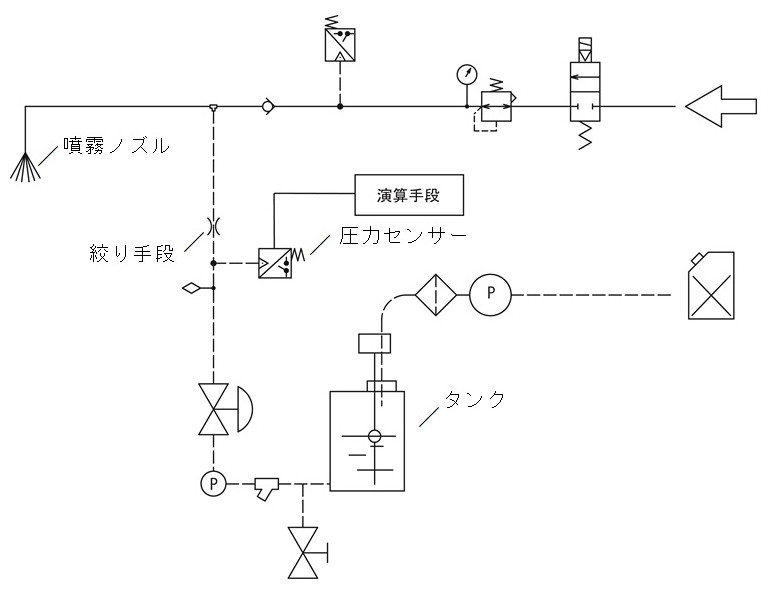

本発明は、タンクに貯留された液状の殺菌剤が、殺菌対象物に噴霧するノズルへと導かれる案内パイプ内を流れる流量が微量であっても、リアルタイムで精度の高い殺菌剤の流量監視を可能とするものである。

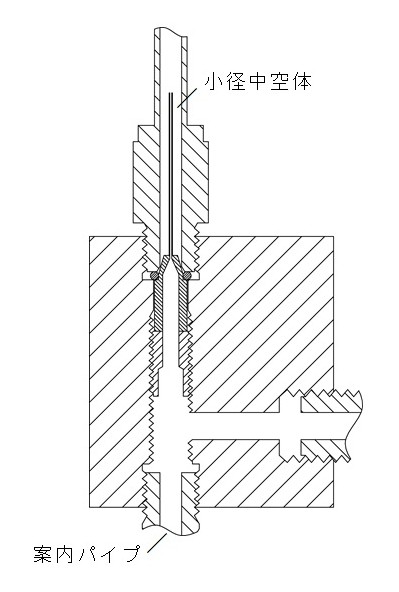

本発明に係る技術は、搬送される殺菌剤が過酸化水素水のような不安定な発泡性の液体に対し、絞り手段により案内パイプ内を所定圧力に維持して気泡の発生を抑制しつつ、絞り手段の上流側で圧力センサーにより圧力を検出することにより、殺菌剤の流量を精度よく監視する。絞り手段は、案内パイプの内径に比して小径の０．０５〜５ｍｍの内径と、５〜１００ｍｍの長さを有する小径中空体を備え、小径中空体内部を液状の殺菌剤が通過するよう構成する。
本発明では、案内パイプ内に設けられた圧力センサーからの出力が正常範囲を外れた場合には、噴霧量に異常がありと判断する診断手段を備えることにより、噴霧量の過不足のない安心・安全な品質の製品の製造が可能となる。
