文部科学大臣発明奨励賞

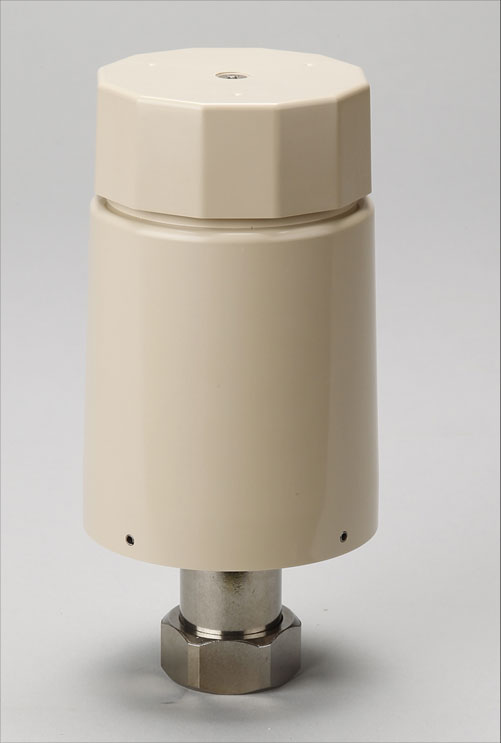

水抜き栓駆動ユニット（特許第4617221号）

【北海道発明協会】

山田　泰孝　【受賞者の声】	北海道水道機材株式会社　技術部　次長
鈴木　孝宏	北海道水道機材株式会社　技術部　研究開発課　係長

実施功績賞

川村　雅洋

北海道水道機材株式会社　代表取締役社長

本発明は、寒冷地における水道配管の凍結を防止する為、水抜栓に駆動部を取付け遠方の操作盤により駆動部を制御している。従来の駆動部は、構造が複雑化しており構造をシンプルにしてより高い信頼性を実現し長期間に渡ってその優れた特性を発揮し得るようにした。

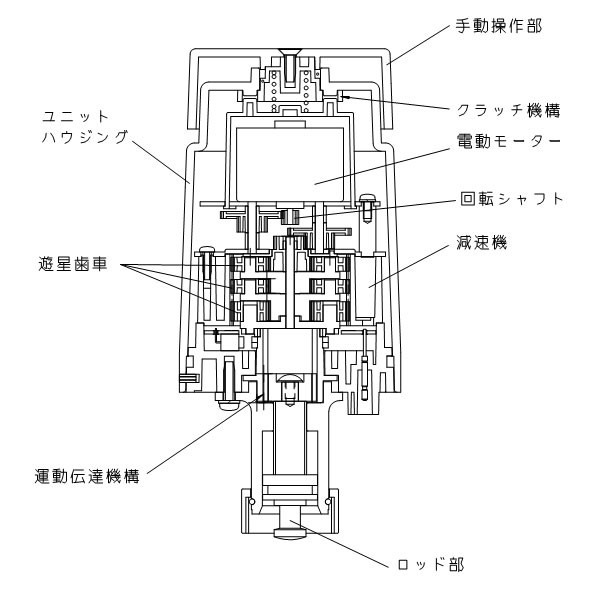

水抜き栓の水抜き弁体を駆動するための水抜き栓駆動ユニットであって、電動モーターと水抜き弁体を駆動するために変位するロッド部がある。電動モーターに連結された減速機が出力する回転運動に応じてロッド部を変位させる運動伝達機構を有する。減速機の各遊星歯車は、同一の歯車仕様のものであり減速機と電動モーターとは、同軸上に配置してあり、手動操作部は、減速機及び電動モーターを配置した軸を中心にして回転する回転ハンドルを含む。手動操作部は、電動モーターとの相対回転を規制し、また、ユニットハウジングとの間に相対回転を規制又は許容するようにしたクラッチ機構を有している。

文部科学大臣発明奨励賞

水抜き栓駆動ユニット（特許第4617221号）

【北海道発明協会】

実 施 功 績 賞

実施功績賞
