文部科学大臣発明奨励賞

光ピックアップ装置の光検出器（特許第3663110号）

【群馬県発明協会】

竹内　賢一

【受賞者の声】

三洋電機株式会社　電子デバイスカンパニー　光エレクトロニクス事業部　第一技術部四課　主任

阿部　聡

元　三洋電機株式会社マルチメディアカンパニー　光メディアデバイス事業部

実施功績賞

佐野　精一郎

三洋電機株式会社　代表取締役社長

本発明は、光ピックアップ装置における光検出器の出力端子を、ＣＤ用信号とＤＶＤ用信号とで共用することにより、光ピックアップ装置の簡素化、低コスト化を実現したものである。
ＣＤ及びＤＶＤの両ディスクが再生可能な光ピックアップ装置においては、ＣＤ用とＤＶＤ用とで、部材を共用することにより、装置の簡素化が求められている。

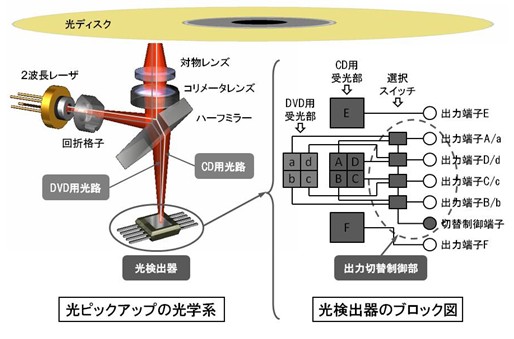

本発明は、光ピックアップ装置の光検出器において、ＣＤ用受光部及びＤＶＤ用受光部を半導体基板上に形成するとともに、それぞれの受光部からの出力信号を択一的に選択する選択スイッチと、それに信号を送るための切替制御端子を形成し、その端子に印加される信号レベルに基づいて、ＣＤ用受光部からの出力信号とＤＶＤ用受光部からの出力信号とを、選択スイッチにより切り替えることで、各出力信号を共通の出力端子から導出し、出力端子の共用を実現した。
そして、光ピックアップ装置における光検出器の出力端子数の削減を可能にし、装置の簡素化に貢献している。
