九州経済産業局長賞

水栓バルブのグリース引き込み構造（特許第7094523号）

【福岡県発明協会】

淺野間　奨

株式会社タカギ　品質保証部　評価技術課　課長

実 施 功 績 賞

��城　いづみ

株式会社タカギ　代表取締役社長

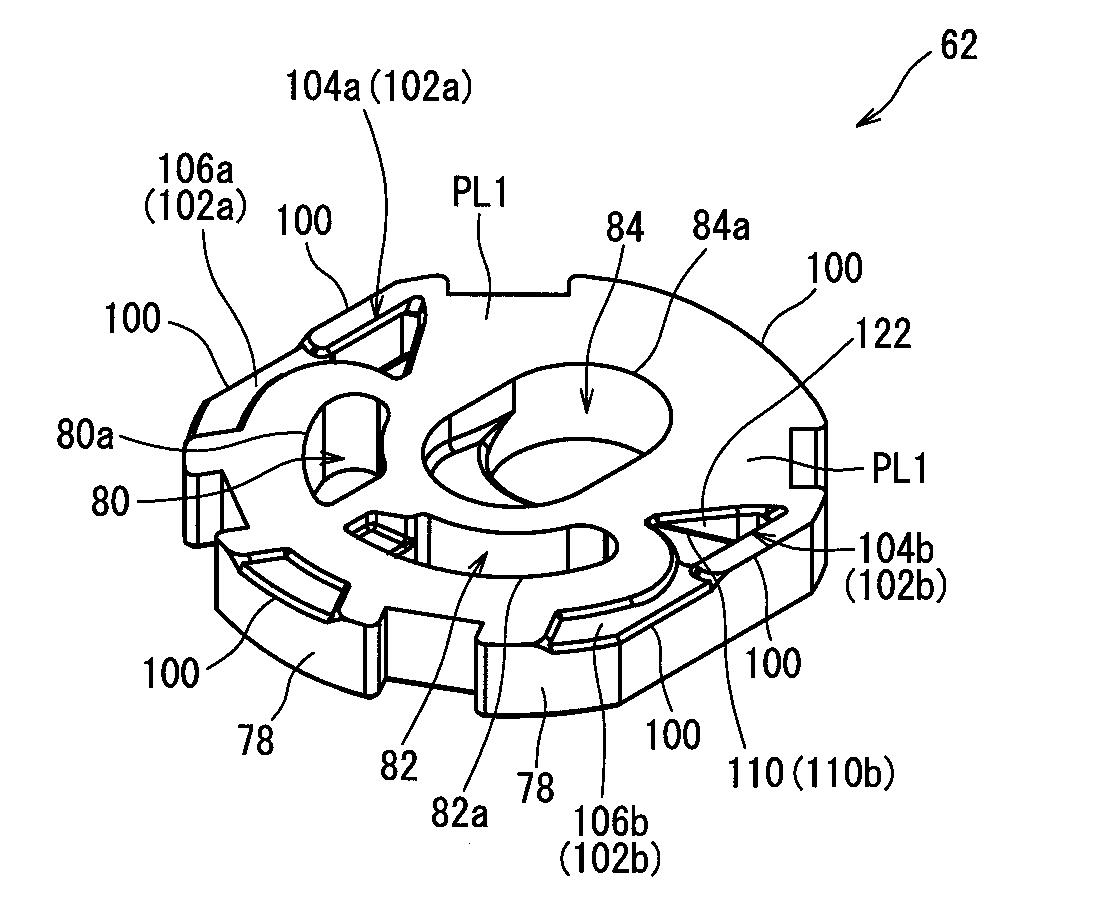

　本発明は、水栓バルブの固定弁体に係るグリースの引き込み構造に関するものである。
　従来、固定弁体と可動弁体の固着を防ぐため、固定弁体にグリース保持部を設け、固定弁体と可動弁体が摺動する面にグリースを供給していたが、水流によるグリースの流出度合いが弁体の部位で異なり、グリースを効率的に供給できない課題があった。

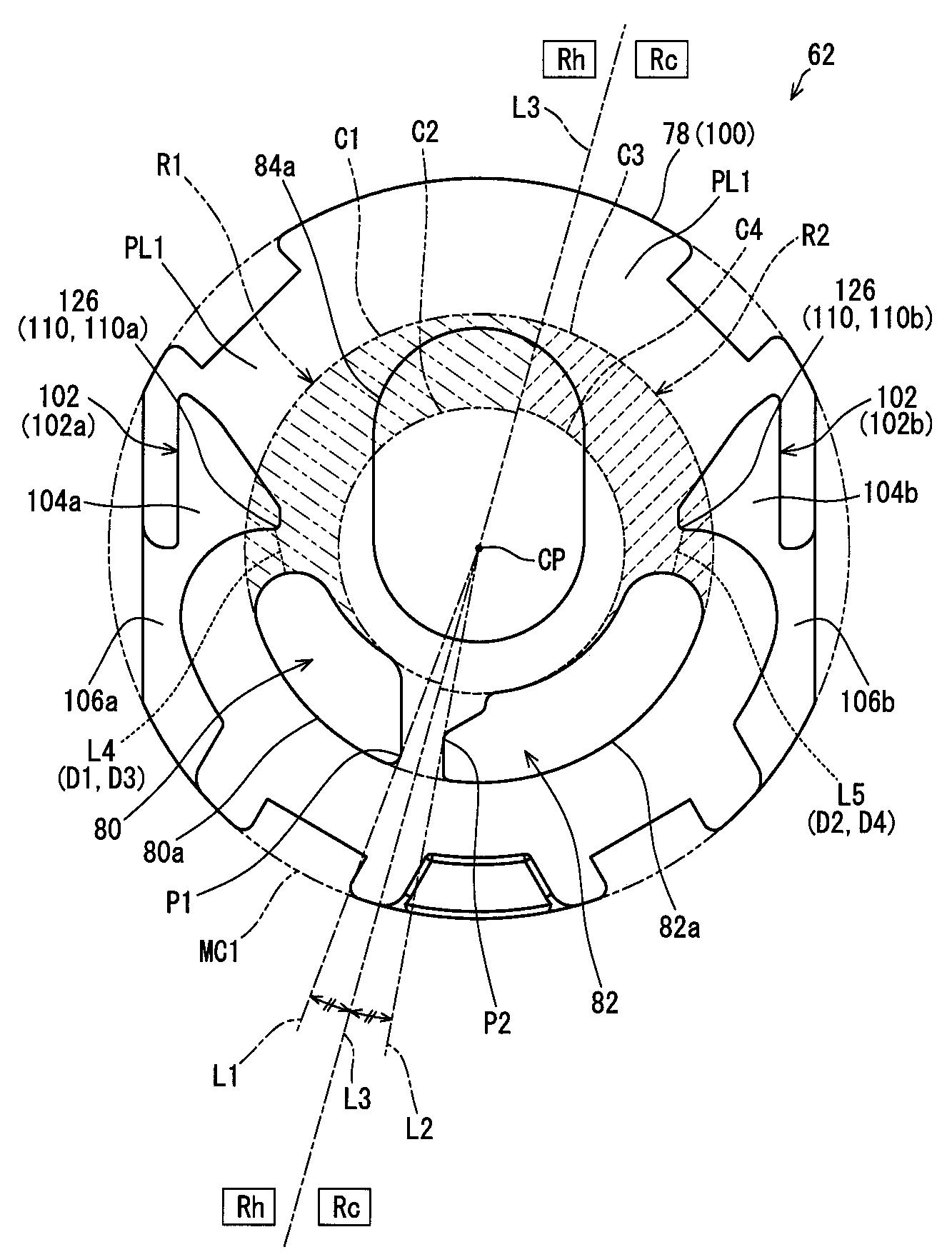

　本発明では、固定弁体の可動弁体と摺動する面に潤滑剤保持部を設け、以下ａ〜ｃのいずれかに該当する形状とした。
　（ａ）潤滑剤保持部が、固定弁体の湯供給孔の周方向延長領域に設けられている。
　（ｂ）潤滑剤保持部が、固定弁体の水供給孔の周方向延長領域に設けられている。
　（ｃ）潤滑剤保持部が、局所的に幅を小さくした幅狭部を有している。
　本発明により、グリースが流出しやすい部位に効率よくグリースを供給することができ、水漏れや弁体同士の固着を効果的に防ぐことが可能となった。
