低騒音排水ポンプ（特許第5422277号）

【発明協会（東京）】

加藤　友也	株式会社不二工機　技術四部　ドレンポンプＧｒ主査
根本　伸一	株式会社不二工機　技術四部　ドレンポンプＧｒマネージャー
山開　健治	株式会社不二工機　技術二部　電磁弁１Ｇｒ主事

実施功績賞

横山　隆吉

※「吉」はつちよし

株式会社不二工機　代表取締役社長

　本発明は、空調機の室内機に用いられる排水ポンプに関するものであり、下端にドレン水を吸い込む吸込口、外周部にドレン水を吐出する吐出口が設けられたハウジング内に回転羽根が配置されたポンプ室を形成した構造において、回転羽根の放射方向に伸びる羽根を、間に隙間を有して配置された内側羽根と外側羽根を有して構成したことで低騒音化を図ったものである。
　モータで回転羽根を回転させるとポンプ室内に生じる気液境界（水と空気の境界）付近には多くの気泡が生じることから、内側羽根と外側羽根の隙間の位置を気液境界の近傍に設定することで隙間から回転方向下流に気泡を逃がし、気泡の破裂による騒音を低減した。さらに、内側羽根と外側羽根を周方向で交互になるように配置し、それらの羽根の径方向の長さの和を従来製品と同等とすることでポンプ性能を確保した。
　製品化に際しては、回転羽根の駆動源として高回転数を得られる直流モータを組み合わせた。これにより、ポンプ性能と低騒音を高い次元で両立させた排水ポンプを実現し、空調機の快適性の向上に貢献している。

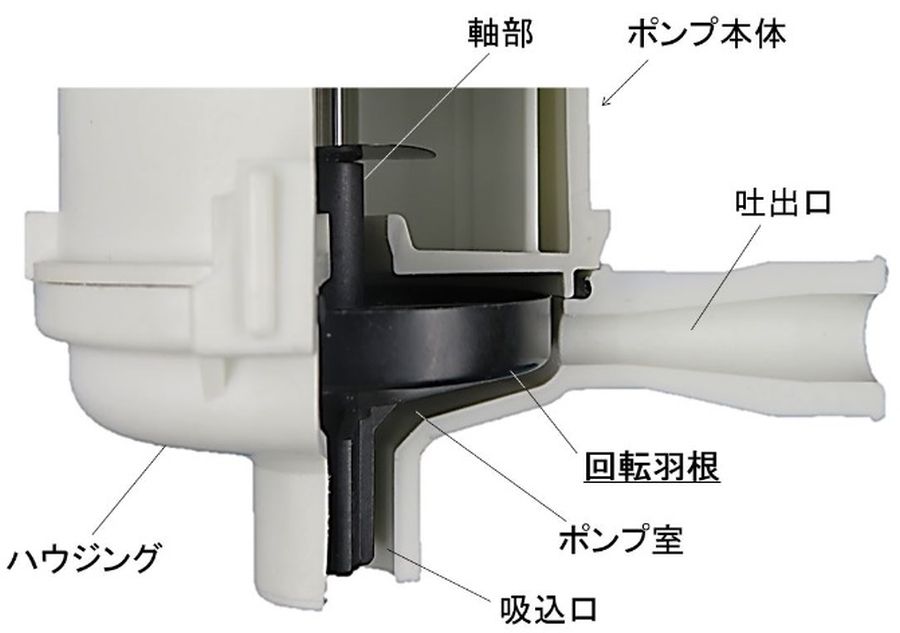

【本発明を採用した製品のカットモデル写真】

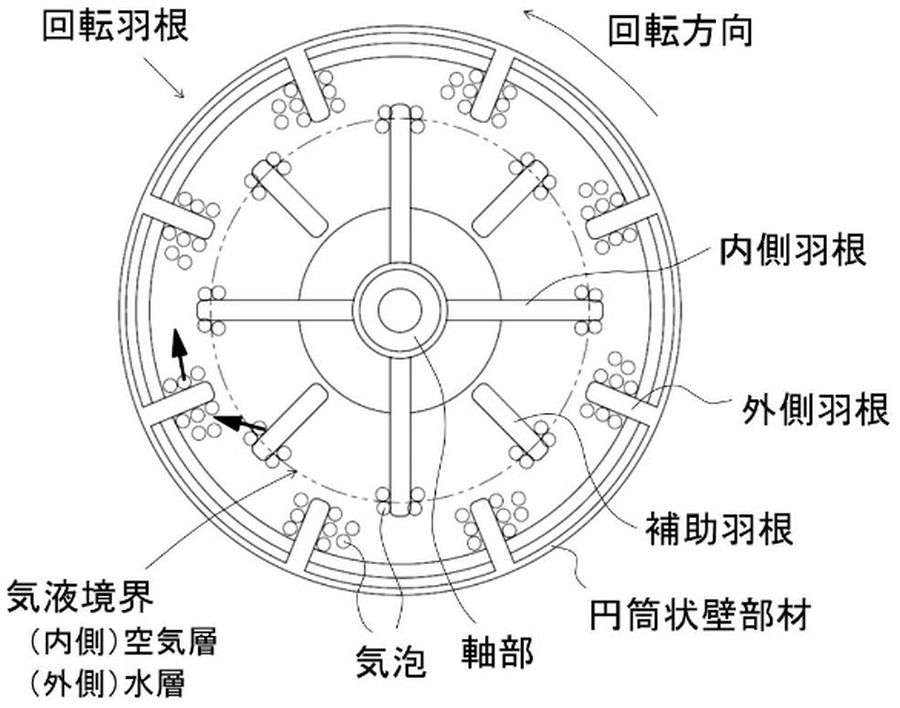

【本発明の回転羽根の説明図】
