大流量用電動弁（特許第5901960号）

【発明協会（東京）】

原田　貴雄	株式会社不二工機　技術三部　電動弁１グループマネージャー
田渕　健資	株式会社不二工機　技術三部　電磁弁２グループ主査

実施功績賞

横山　隆吉

※「吉」はつちよし

株式会社不二工機　代表取締役社長

　本発明は、弁体を一方向に付勢するばねと、ばねを逆方向に付勢するモータとを用い、かつ弁体に圧力キャンセル用の均圧通路を形成した大流量用電動弁において、均圧通路の下端部内径を拡大して弁体駆動トルクの低減を図ったものである。
　上記のばね、モータ及び均圧通路を備えた電動弁においては、冷媒の流れ方向や弁の開口面積によっては弁体に作用する力が大きくなるため、圧力キャンセル構造を採用しながら、その機能を十分に発揮できない事象があった。本発明はこれに鑑み、均圧通路の下端開口面積(SX)を弁口面積(Sc)で除した値を0.5以上1.0未満としたものである。SX及びScをこのように設定することにより、冷媒が弁体に作用する力の増大を抑えることができる。
　製品の実施化に際しては、駆動部に遊星ギヤ式減速装置を組み合わせた。これにより、更なる小型軽量の大流量用電動弁の製品化に成功し、大型冷凍空調装置への採用と共に社会貢献に寄与している。

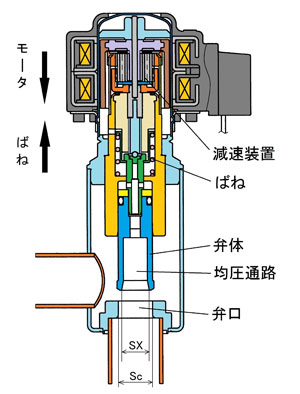

【本発明の基本構造図】

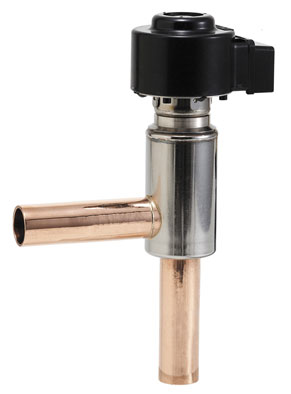

【本発明を採用した製品の外観写真】
