特許庁長官奨励賞

冷却器の霜を活用する省電力冷却冷蔵庫（特許第4644271号）

【栃木県発明協会】

河井　良二	株式会社日立製作所　研究開発本部　日立研究所　機械研究センタ　生活家電研究部　研究員
大平　昭義	株式会社日立製作所　研究開発本部　日立研究所　機械研究センタ　生活家電研究部　主任研究員
廣田　明久	日立アプライアンス株式会社　家電事業部　栃木家電本部　冷蔵庫設計部　主任技師
柴山　昌幸	日立アプライアンス株式会社　家電事業部　栃木家電本部　冷蔵庫設計部　技師

実施功績賞

二宮　隆典

日立アプライアンス株式会社　取締役社長

本発明は、冷蔵庫の冷却器に付着成長した霜の潜熱を有効に活用して冷蔵室を冷却すると共に霜を除去し、消費電力を低減する冷却システム（フロストリサイクル冷却）に関するものである。

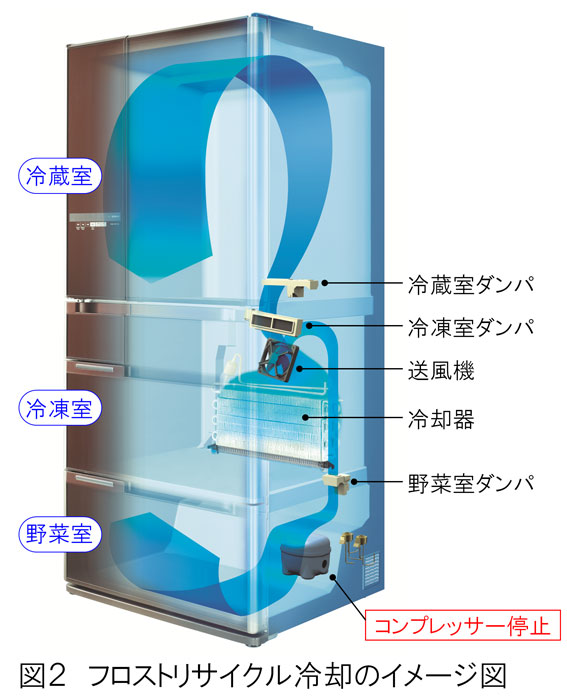

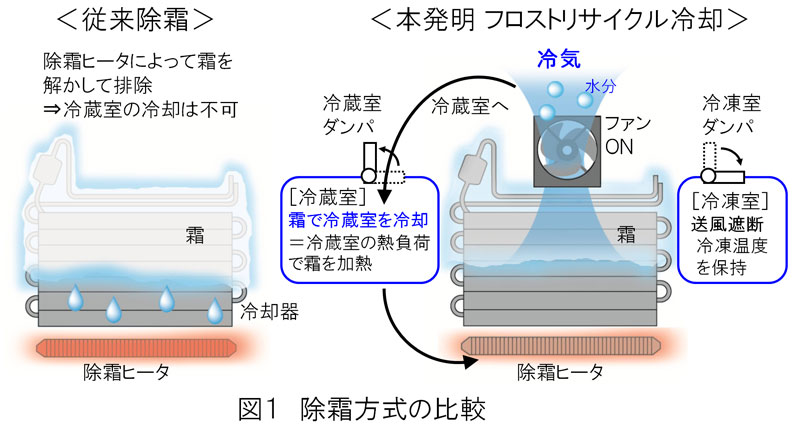

　冷却器に付着する霜は、冷却器表面と空気との間の熱抵抗になると共に通風抵抗になり、冷却効率が低下する。このため、定期的に除霜ヒータで除霜するが、消費電力量が大きい。本発明は、圧縮機の停止時に、冷凍室ダンパを閉、冷蔵室ダンパを開、とした状態で除霜ヒータを通電すると共に送風機を稼動して、霜に送風して除霜する。この除霜する霜の潜熱で冷蔵室冷気の温度を低下させ、この冷蔵室冷気（冷蔵室熱負荷）が冷却器を除霜する加熱エネルギーの一部となる。
このように、圧縮機停止時に、霜の潜熱で冷蔵室冷気の温度を低下させ、この冷蔵室冷気を除霜のための加熱エネルギーの一部に利用するため、圧縮機の運転時間および除霜ヒータの消費電力量が減少する。
