日本弁理士会会長賞

柱梁ユニット及びこれを用いた小屋構築体（特許第6202688号）

［岩手県発明協会］

熊谷　秀明

木楽創研株式会社　代表取締役

　本発明は、従来主流となっている鉄パイプや鉄骨で作られた農業用施設を木材に置き換え、簡易な構造でありながら保形性を長期的に維持し、構築後の小屋内の空間をより広く利用できる柱梁ユニット及びこれを用いた小屋構築体を提供するものである。
　本発明は、８点軸で固定する柱と梁からなる簡易なユニットを連結することで小屋構築体を形成するものであり、棟落ちしないよう柱と梁に支持部材を設けることで保形性や耐久性の強化を図っている。また、設置にあたって柱や梁の長さ、ユニットを並べる数を柔軟に変えることができるため、多様なサイズで小屋構築体を設置することが可能である。
　本発明のユニットによる小屋構築体は、従来の木製合掌づくりの施設と同等の強度を有するとともに、部品点数が少ないことからより多くの日射量を確保できる。また、柱と梁を８点のボルトで留める簡易な構造であるため、部材加工がしやすく、施工が容易である。さらに、内部に陸梁がないため、被覆材と内部設備の組み合わせによってさまざまな用途に利用することができる。

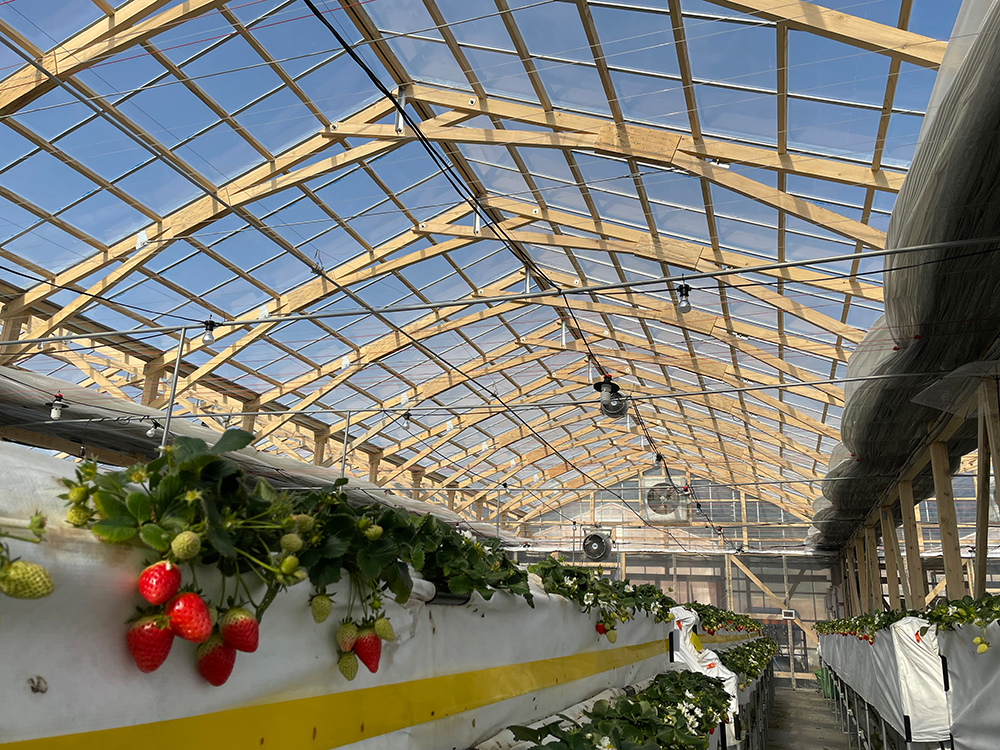

施工例

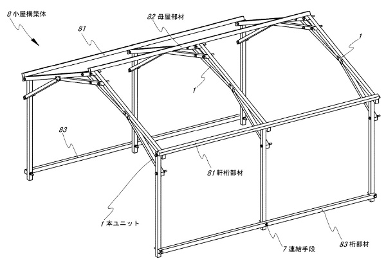

本発明のユニット
