中小企業庁長官賞

放射照度自動校正機能付き耐候性試験機（特許第6528218号）

【発明協会（東京）】

須賀　茂雄	スガ試験機株式会社　代表取締役社長
喜多　英雄	スガ試験機株式会社　光研究所　校正部　部長
田中　智	スガ試験機株式会社　製造本部　日高・川越工場プロジェクトＤ　係長

　本発明は、太陽光・温度・湿度・雨などの自然環境を人工的に再現し試料の劣化を促進させて評価する耐候性試験機において、正確に試料面の放射照度を得るために、従来手動で行っていた受光器の校正及び調整作業を全て自動で行う技術に関するものである。
　本発明では、耐候性試験機の受光器の隣に校正された放射照度計を並べて、タッチパネルの「校正開始」ボタンを押すだけで、以下①～⑦の作業を全て自動で行うことができる。①運転開始・光源点灯・試料枠回転。②光源の点灯安定。③受光器と放射照度計で放射照度を測定。④放射照度計の平均値データを耐候性試験機の制御部に送信。⑤制御部で比較校正し、受光器の値を放射照度計の平均値に合わせて調整。⑥受光器の劣化の有無を確認し、劣化を検知した場合はタッチパネルに表示。⑦試験機の運転停止。
　本発明により、試料面の放射照度の校正及び調整作業を自動で簡便かつ正確に行えるようになった。手動作業がないので、ヒューマンエラーを防止できるとともに、試料枠を回転させて行うため、実際の試験中と同じ状態での校正及び調整作業が可能となった。

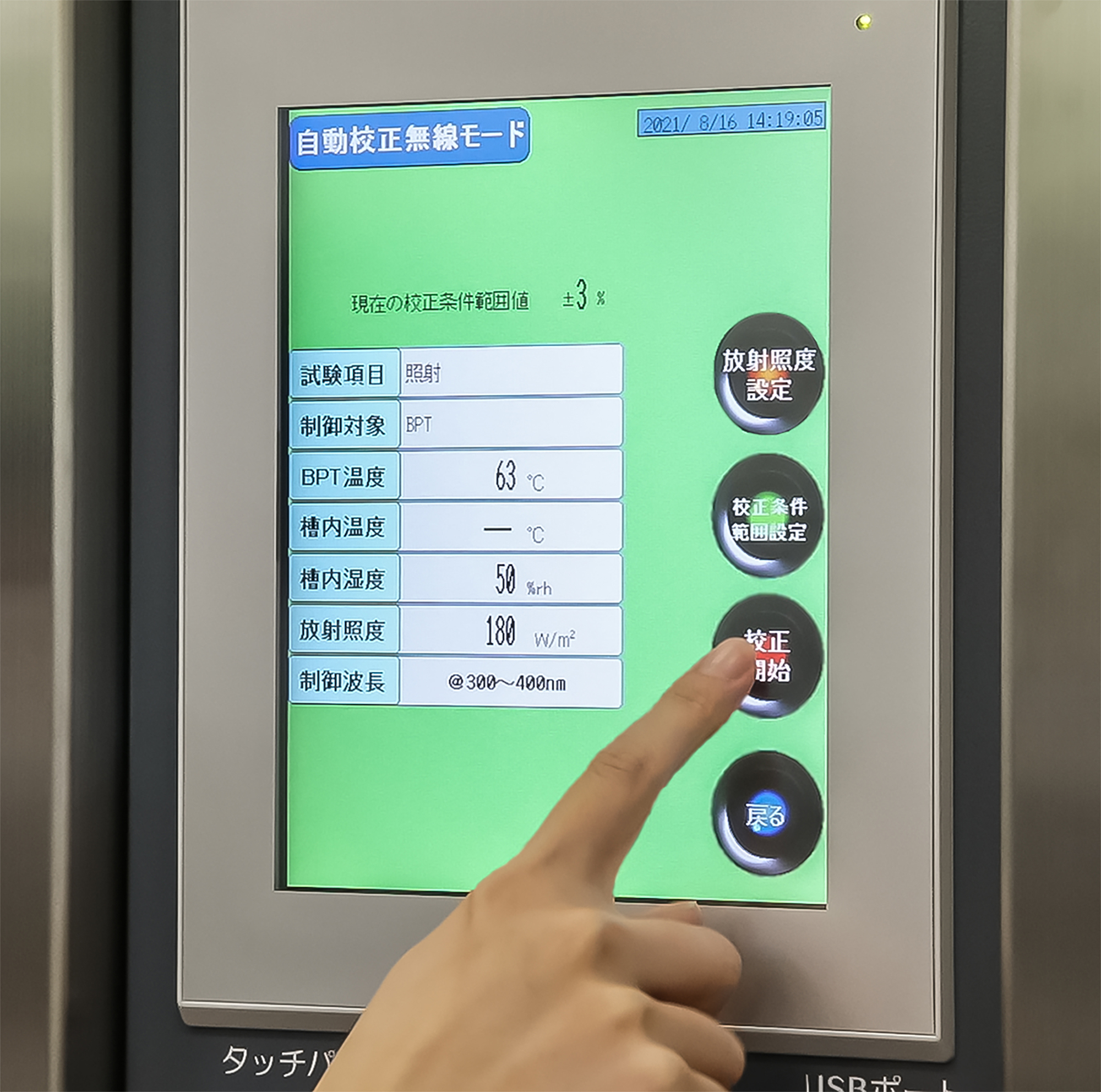

本発明のタッチパネルの「校正開始」
ボタンを押しているところ

本発明の放射照度自動校正機能付き
耐候性試験機とその試験槽
