北海道知事賞

水抜栓の電動遠隔操作装置（特許第5757621号）

【北海道発明協会】

加藤　博之	株式会社光合金製作所　製造部　システム機器課次長
長南　光浩	株式会社光合金製作所　設計部　課長

　本発明は、冬期に水道管内の水を排出させて水道凍結を防ぐ水抜栓を、遠隔操作する電動装置に関するものである。
　従来の装置には平歯車が用いられていたため、駆動軸に複雑な切削加工が必要であったほか、平歯車やマイクロスイッチを組み込むための広い配置スペースが必要であり、装置が大型になっていた。本発明では、作動部材がＬ字状ブラケットに設けたスリット孔を移動し、直列に配置した２個のマイクロスイッチの接点を押すことにより、電動装置の作動・停止を切り換える駆動構造を採用した。このため、部品点数削減によるコストダウン、ストローク調整の容易化による製作作業の省力化、さらに小型化、長寿命化を実現することができた。
　電動装置の小型化により、住宅等への設置の自由度が高くなるとともに、長寿命のものを安価に提供することが可能になるため、初期投資や保守点検等の経費を低減することができる。

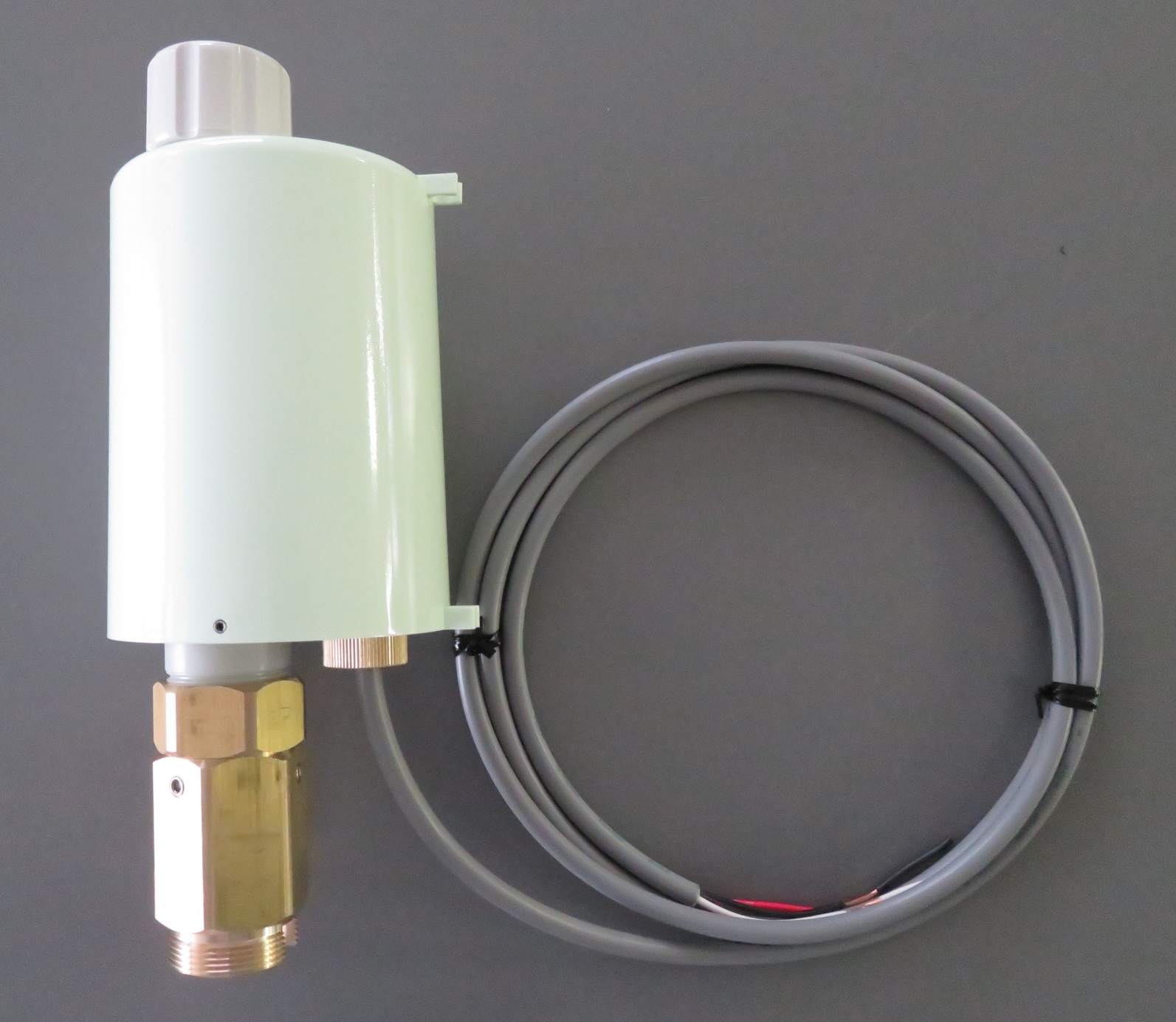

電動装置

電動装置　内部分解図
