中小企業庁長官賞

全速全水位型横軸水中ポンプ（特許第6504247号）

【香川県発明協会】

山科　健一	株式会社石垣　ポンプ・ジェット事業部　技術本部　設計部　ポンプ設計課　技師
大橋　洋総	株式会社石垣　ポンプ・ジェット事業部　技術本部　技術部　東京技術二課　課長
岡田　光博	株式会社石垣　ポンプ・ジェット事業部　技術本部　設計部　部長
渡邉　典明	株式会社石垣　ポンプ・ジェット事業部　技術本部　設計部　水力設計課　課長
片山　順一	株式会社石垣　ビジネスイノベーション部　部長
吉田　智紀	株式会社石垣　開発部　執行役員
大谷　友人	株式会社石垣　ポンプ・ジェット事業部　営業本部　大阪営業部
安倍　正樹	株式会社石垣　坂出工場　品質管理部　技師

実 施 功 績 賞

石垣　真	株式会社石垣　代表取締役社長

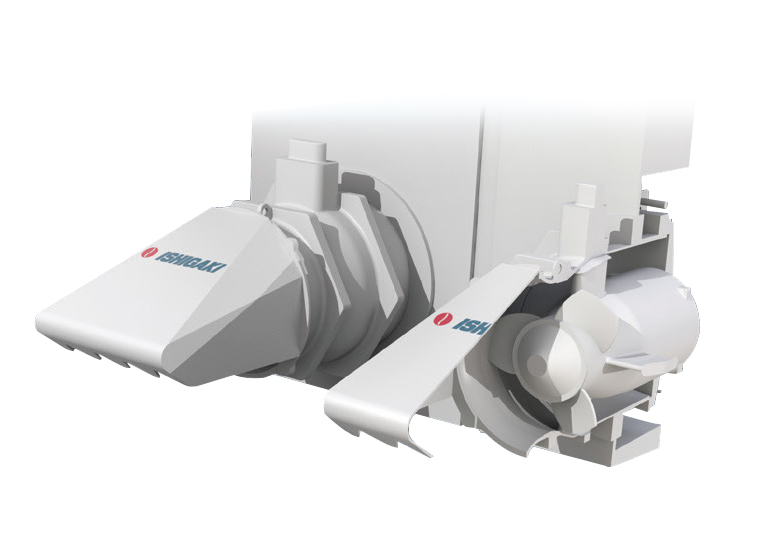

　本発明は、雨水等の排水に用いられるポンプにおいて、ポンプ上流側の吸込水位の変動に対して適切な運転モードに移行し、いかなる水位でも常時安定した運転を行うことができる横軸水中ポンプに関するものである。

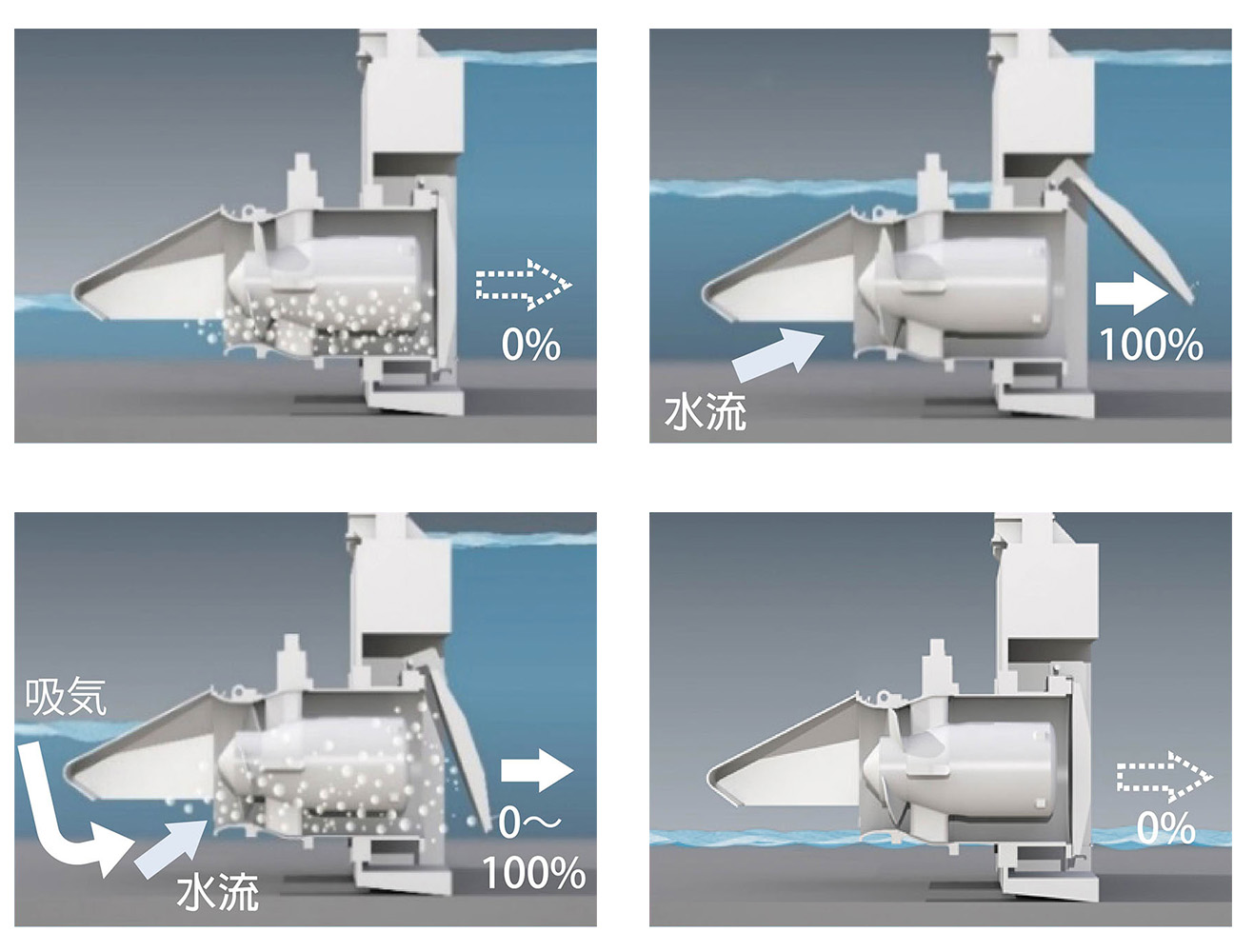

　本発明は、ポンプ本体に第１吸込開口及び第２吸込開口を形成し、吸込水位に応じてポンプ本体のみで適切な運転モードに自動的に切り替え、排水量をコントロールするものである。運転モードは、全量排水運転モード、気水混合運転モード及び排水待機運転モードからなり、各運転モードでは、定格回転数を維持した状態で運転を継続できる。そのため、水位を問わず、常にポンプ機能を最大限に発揮した状態での運転を可能とした。
　本発明により、水位変動に伴うインバータによる制御が不要で、かつポンプの起動・停止が頻繁に生じないため、電気設備の故障を防止することができる。また、急激な水位上昇時に自動で全量排水運転モードに移行するため、浸水被害の防止にも寄与する。
