発明協会会長賞

効率的に浴槽水の熱を回収する貯湯式給湯機（特許第6866823号）

【群馬県発明協会】

平　翔登	三菱電機株式会社　群馬製作所 給湯機製造部　設計二課
須藤　真行	三菱電機株式会社　群馬製作所 給湯機製造部　設計一課
竹内　史人	三菱電機株式会社　群馬製作所 給湯機製造部　設計二課
稲村　聡	三菱電機株式会社　群馬製作所 給湯機製造部　設計一課

実 施 功 績 賞

漆間　啓	三菱電機株式会社 代表執行役　執行役社長　CEO

　本発明は、入浴後の残り湯の温熱を熱エネルギーとして回収し利用する貯湯式ヒートポンプ給湯機に関するもので、残り湯の熱エネルギーを無駄なく効率的に回収して、省エネ性を向上させる技術である。

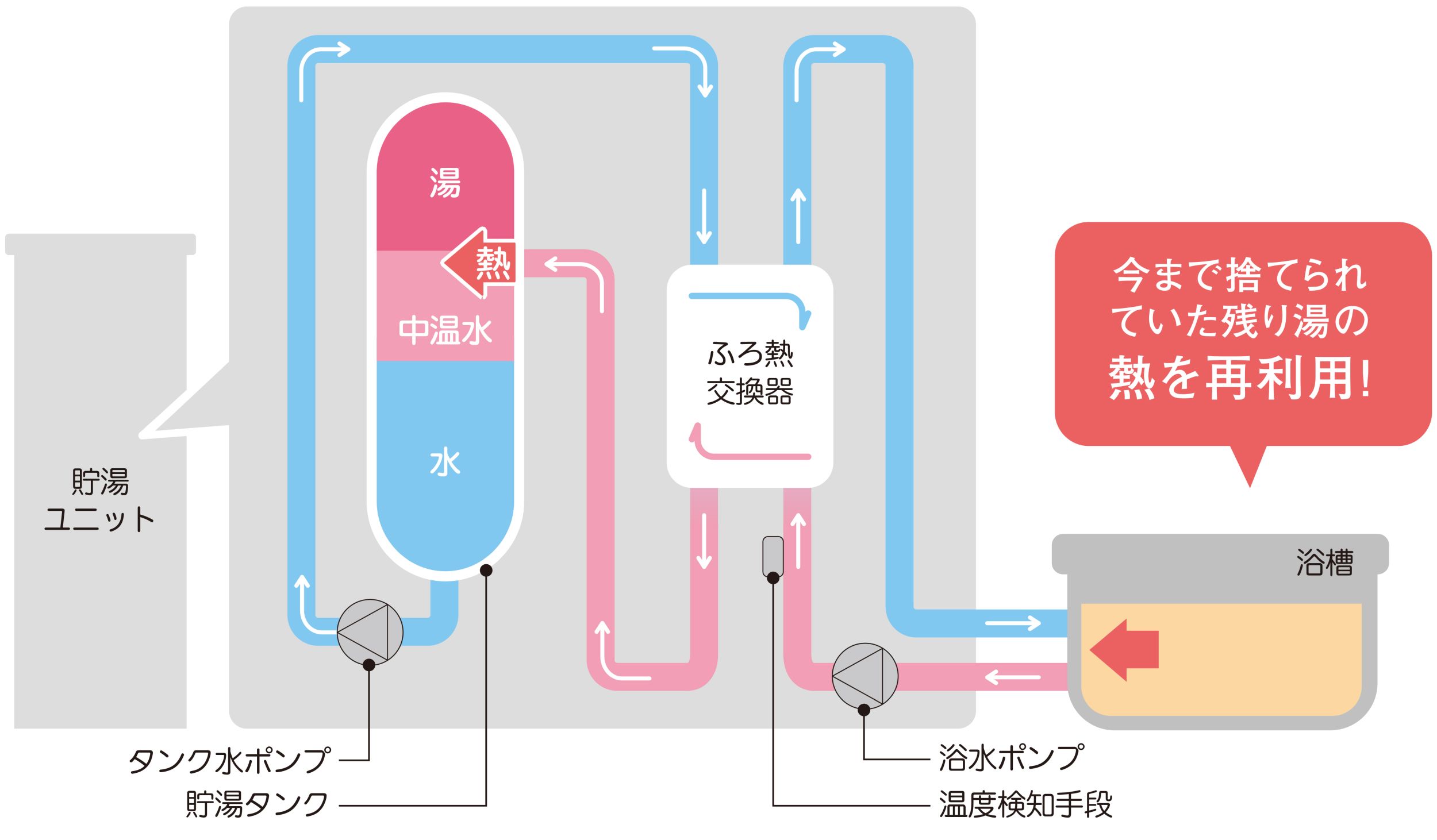

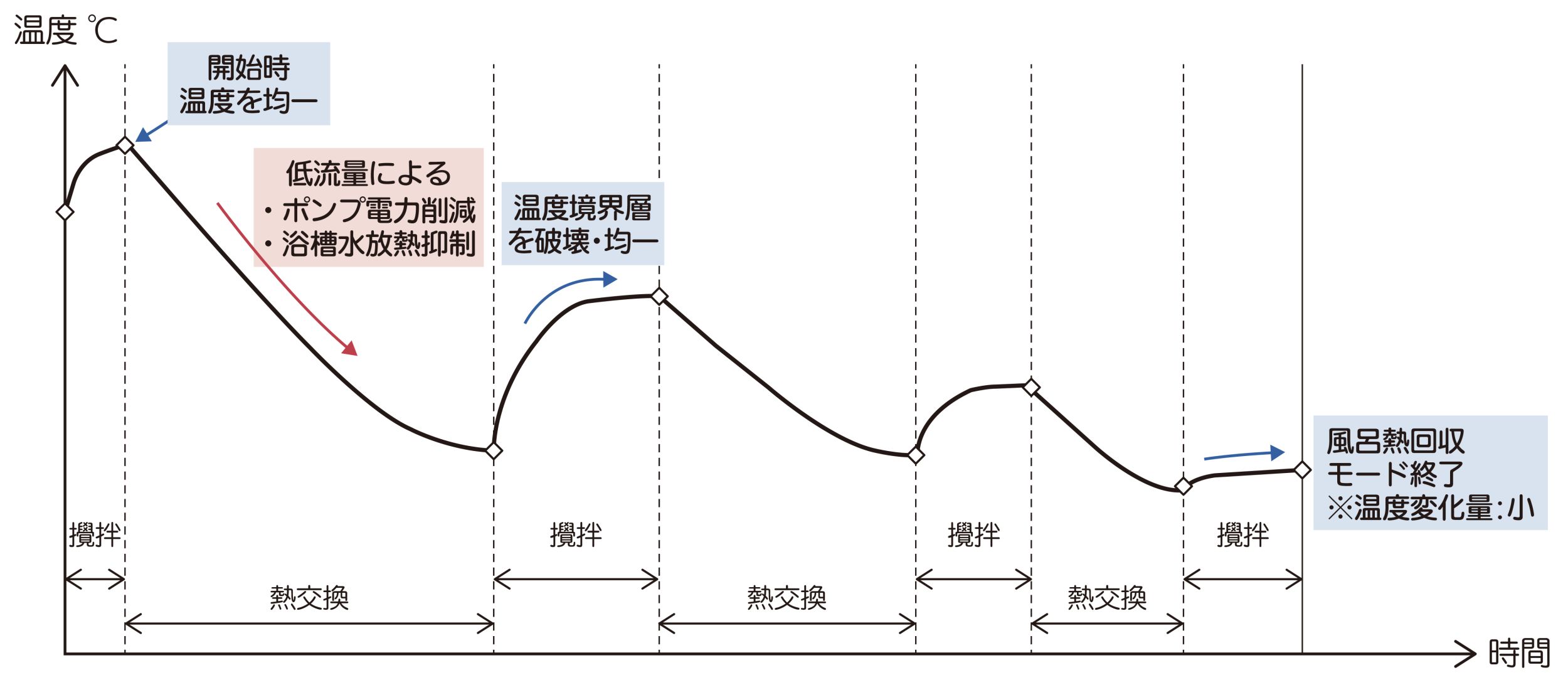

　残り湯と貯湯タンクの湯水を、ふろ熱交換器で熱交換し貯湯タンクに熱を回収する「熱交換運転」と、この熱交換運転によって浴槽内にできる温度境界層を“浴槽水側だけを急速循環”させて破壊し再度熱交換可能な状態とする「撹拌運転」とを交互に行う「風呂熱回収モード」において、浴槽水の単位時間当たりの温度変化量を検知することで、浴槽水に熱回収が可能な熱エネルギーが残存しているかを適切に把握することができ、風呂熱回収モードの継続・停止を適切に判断することが可能となる。
　本発明を適用した貯湯式ヒートポンプ給湯機の普及により、残り湯の熱エネルギーを無駄なく利用することで省エネを促進させ、地球温暖化抑制やCO₂削減など環境負荷の低減に貢献することができる。
