中小企業庁長官賞

給電ケーブル絡み防止装置（特許第5717360号）

【奈良県発明協会】

津山　亨	イーグルクランプ株式会社　相談役
豊岡　実	イーグルクランプ株式会社　常務取締役　生産本部長
中山　太一	イーグルクランプ株式会社　技術部　部長

実施功績賞

津山　信治

イーグルクランプ株式会社　代表取締役社長

　本発明は、圧延鋼板などの金属薄板のコイルを内径空間に爪を挿入係止して吊り上げるコイルリフターを旋回させる際に、給電ケーブルがクレーンフックやコイルリフターの本体制御ボックス及び表示灯に絡み断線することを防止するための装置である。

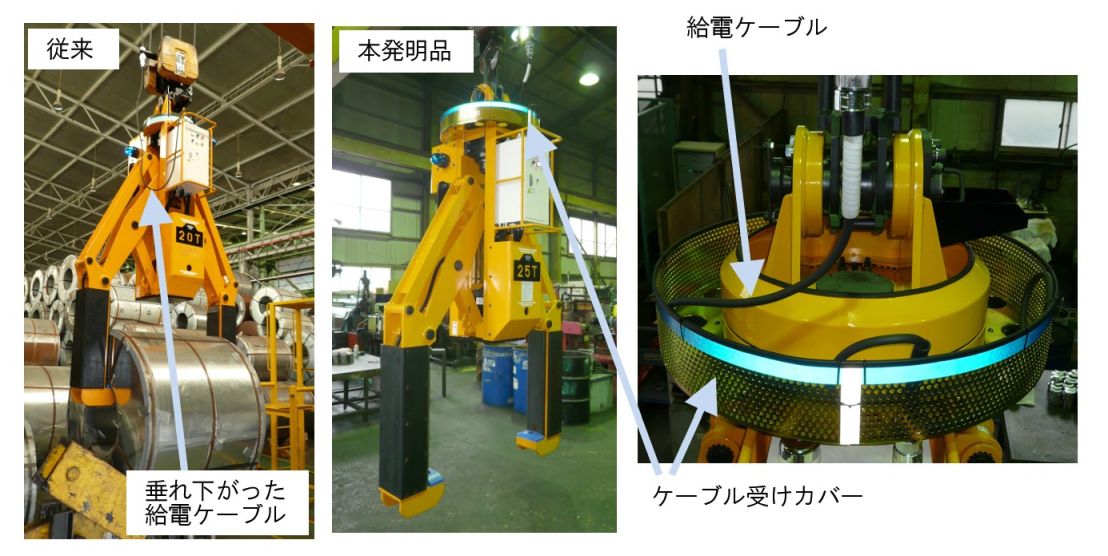

　コイルリフター本体の上部吊り部の下に、上部が開放された円形状のケーブル受けカバーを設置し、クレーンから垂下される給電ケーブルをカバーの開放上面から引き込んでコイルリフターの旋回原点位置において所定の長さに弛ませた状態で収容する給電ケーブル収容スペースを形成した。収容された給電ケーブルはカバーの所定位置から引き出されて、制御ボックス内に引き込まれる。
　また、カバーには透視穴が設けられ、収容スペース内の給電ケーブルの状態を目視で確認できるようになった。
　本発明により、給電ケーブル、制御ボックス、表示灯の破損でコイルリフターを使用できなくなることも減少し、コイルセンターの安全性が向上した。コイルセンターの主な顧客である自動車メーカーへのコイルの安定供給により、産業面においても大きな効果を生むことができた。
