中小企業庁長官賞

試料回転機構付き腐食促進試験機（特許第4247799号）

【発明協会（東京）】

須賀　茂雄

スガ試験機株式会社　代表取締役社長

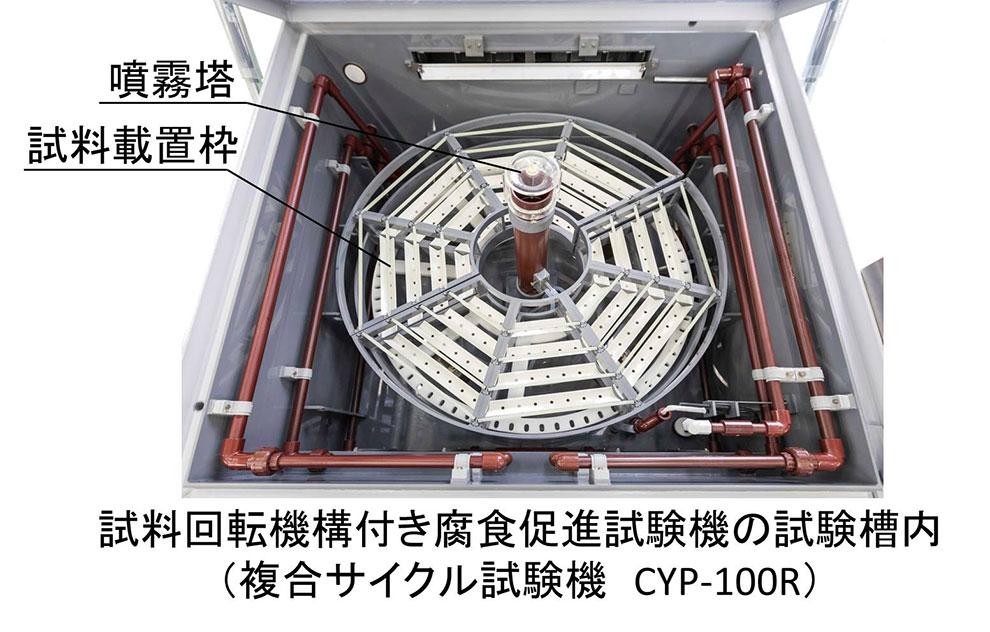

　本発明は、塩水を噴霧し、金属材料の耐食性や、めっき・無機被膜等の表面処理の防錆・防食効果を調べる腐食促進試験機において、新たに開発した試料回転機構を設け、塩水を噴霧する噴霧塔を中心に試料を所定角度だけ所定の時間毎に回転させるものである。
　静止状態の試料載置枠を所定角度だけ一方向に所定の時間毎に（間欠的に）回転させ、これを繰り返して、丁度一周した後にそれまでの回転方向と逆方向に静止状態の試料載置枠を（間欠的に）回転させる。例えば、塩水噴霧を連続で行う場合は、30分毎に試料載置枠が90°回転（29分静止、1分で90°回転）し、一周回転（2時間）毎に回転方向が反転する仕様とし、塩水噴霧をサイクルで行う場合は、1分毎に試料載置枠が6°回転（55秒静止、5秒で6°回転）し、一周回転（1時間）毎に回転方向が反転する仕様をとっている。
　これにより、各試料が試験槽内の各位置で塩水噴霧を静止状態で受けることができ、塩水噴霧に曝される量を均一化することで、試験結果にムラを生じさせることなく、規格の許容値以上に高精度で正確な腐食促進試験を行うことができる。
