特許庁長官賞

気流の個別制御を実現する空調機の室内機（特許第5474199号）

【兵庫県発明協会】

山田　彰二	三菱電機株式会社　先端技術総合研究所 熱流体システム技術部　部長
福井　智哉	三菱電機株式会社　先端技術総合研究所 熱流体システム技術部　主席研究員
迫田　健一	三菱電機株式会社　先端技術総合研究所 熱流体システム技術部　主席研究員
加賀　邦彦	三菱電機株式会社　冷熱システム製作所　所長
道籏　聡	三菱電機株式会社　稲沢製作所　開発部　専任
森　剛	三菱電機株式会社　先端技術総合研究所 電機システム技術部　主席研究員
鈴木　仁一	Mitsubishi Electric Consumer Products Thailand Co., Ltd. Engineering Assistant Department Manager
高守　輝	三菱電機株式会社　静岡製作所　ルームエアコン製造部　専任
向山　琢也	Mitsubishi Electric Consumer Products Thailand Co., Ltd. Engineering Advisor
代田　光宏	三菱電機株式会社　静岡製作所　ルームエアコン製造部　専任
谷川　喜則	三菱電機エンジニアリング株式会社　ルームエアコン技術部　主席技師
松本　崇	三菱電機株式会社　静岡製作所　ルームエアコン製造部 ルームエアコン先行開発グループ　グループマネージャー

実 施 功 績 賞

杉山　武史

三菱電機株式会社　執行役社長

　本発明は、空気調和機（ルームエアコン）の室内機において、気流の個別制御による室内の快適性向上と省エネ性との両立を図ったものである。

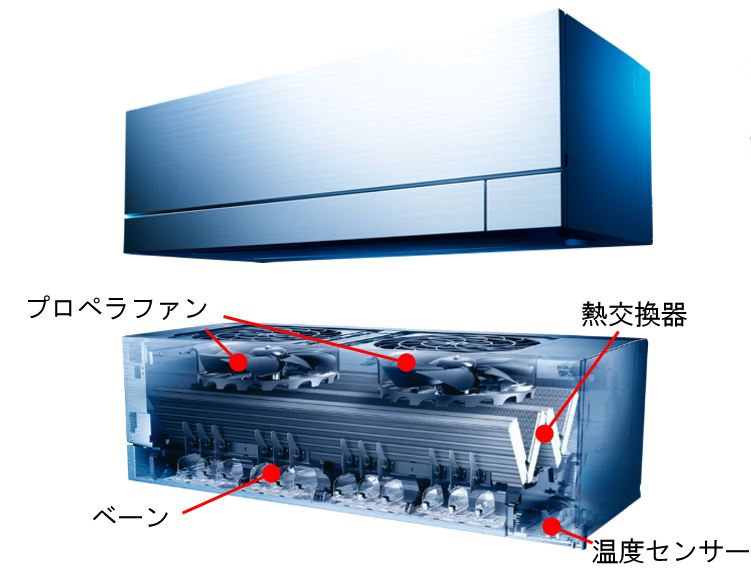

　室内の快適性向上と省エネ性を両立させるためには、部屋の形や各個人の位置に応じた無駄のない空調が必要となる。本来は風速や温度を個別に制御した気流を各個人に対して届けることが望ましいが、従来の一連で構成された筒状のファンとベーンでは気流の方向しか制御できないという課題があった。本発明では、熱交換器の上流側に複数のプロペラファンとそれらを個別に制御する制御装置を設けることで、複数のファンを個別に制御できるようにした。

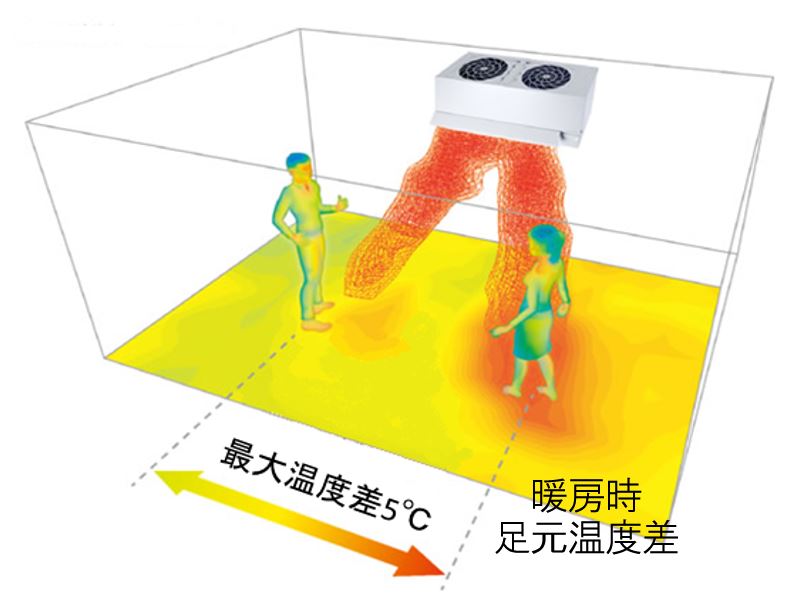

　本発明により、それぞれのファンごとに室内機の吹き出し口における気流の強弱を任意に制御でき、温度センサーとベーンを連動させることで部屋の形や各個人に応じた吹き分けが可能となる。これにより、快適性の向上と無駄な空調の抑制による省エネ性の向上を実現した。
