帯広市長賞

組み立て式氷室・アイスシェルター（特許第5441953号）

【北海道発明協会】

土谷　紀明

株式会社土谷特殊農機具製作所　代表取締役

　本発明は、寒冷地北海道の自然エネルギーである「冷気」を利用するアイスシェルター(氷室)である。
　組立式アイスシェルターは、大きく3つのユニットで構成される。前部妻ユニット、中間ユニット、後部ユニットである。前部妻ユニットは入り口ドアが、後部妻ユニットには入気ドア及び排気ドアがあり中間ユニットはユニット個数を調整できる構造でこの中に多数の水タンクを積重ね冬季の冷熱で水を氷に変える。
　冷気は低い位置の入気ドアから入り、水タンク内の水を氷に変えた後、比較的高い位置にある排気ドアから排出する｡
　従来は、比較的大きな建築物で、一度設置すると移動が困難であったが、ユニット化することで、工場でプレハブ化し、現地で組み立てることができるようになった。
　アイスシェルターやアイスシェルターに接続してその冷気を利用する植物栽培用施設、貯蔵室や冷蔵庫としての使用など、ユーザーからの多様な用途のニーズに応えるため、組立が容易で搬送可能、安価な組立式アイスシェルターを開発した。

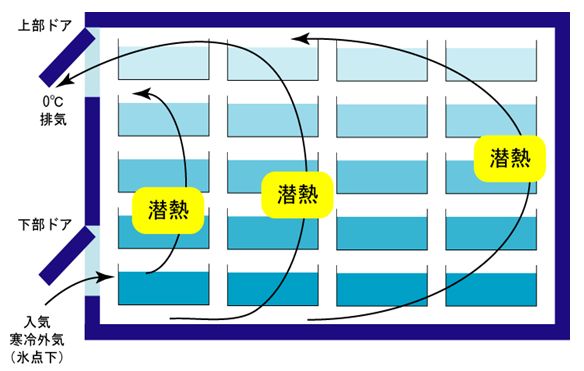

原理図

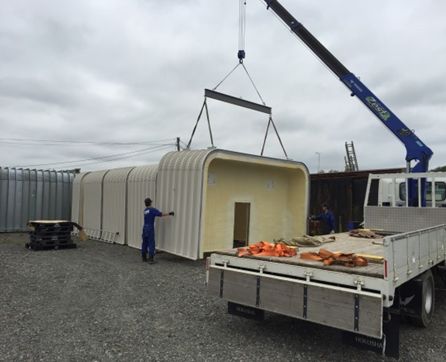

写真
