平成30年度東北地方発明表彰

発明協会会長賞

固体電解コンデンサ(特許第5770351号)

[宮城県発明協会]

加藤 准一

株式会社トーキン キャパシタ事業部 生産技術部
主任

松島 保浩

株式会社トーキン キャパシタ事業部 生産技術部
マネージャー

高田 大輔

株式会社トーキン キャパシタ事業部 製品技術部
マネージャー

齋藤 和明

株式会社トーキン キャパシタ事業部 製品技術部
主任

実 施 功 績 賞

小山 茂典

株式会社トーキン 代表取締役執行役員社長



 本発明は、薄型大容量の固体電解コンデンサの開発に欠かせない陽極リードフレームの構造をこれまでにない最適形状とした、表面実装型の固体電解コンデンサに関するものである。

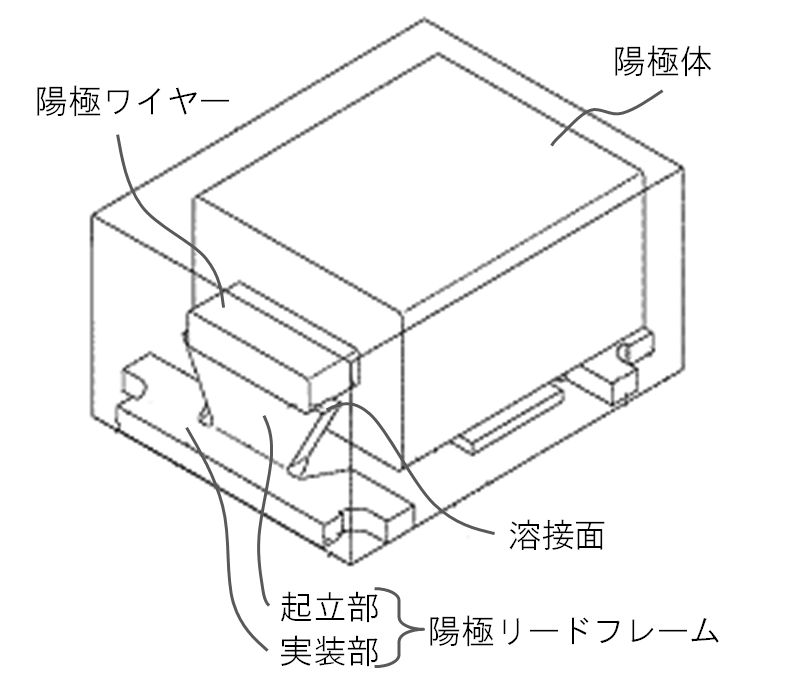

 本発明の陽極リードフレームは、部分的に切り起こした起立部を、下側(実装面側)から上側(陽極ワイヤー側)に向かって広がる台形形状とした。起立部上側の幅を陽極ワイヤーの幅よりも長くして溶接面積を大きくすることで、十分な溶接強度を確保するとともに、溶接強度の影響が少ない起立部下側の幅を短くすることにより、基板パターンと接続される陽極リードフレーム実装部の実装面積を大きくして、良好なセルフアライメント性を得たものである。
 本発明により、溶接強度の安定化による低ESRと、表面実装時の良好なセルフアライメン性の両立を実現し、薄型大容量かつ高品質の固体電解コンデンサが得られ、今後の市場拡大が見込まれる。

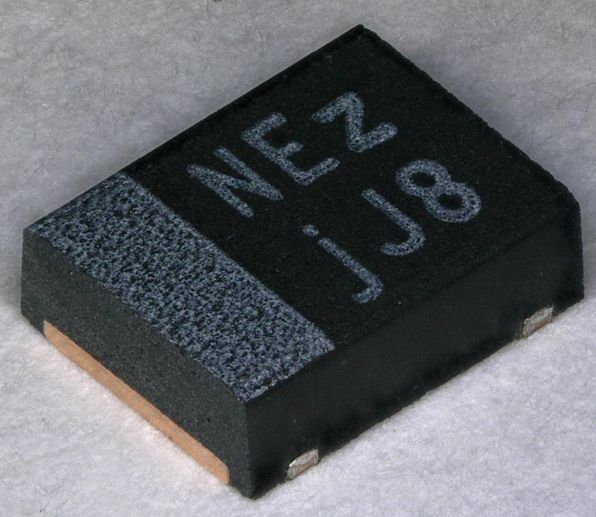

固体電解コンデンサ
固体電解コンデンサ
