平成30年度地方発明表彰 受賞一覧 >>平成30年度北海道地方発明表彰受賞者一覧 >> 発明協会会長賞

平成30年度北海道地方発明表彰

発明協会会長賞

操作が容易・誤作動の無い不凍水栓柱(特許第6095168号)

【北海道発明協会】

長南 光浩

株式会社光合金製作所 設計部 課長

実 施 功 績 賞

井上 晃

株式会社光合金製作所 代表取締役社長


 本発明は、寒冷地用の不凍水栓柱に関するもので、詳細には給水復帰・水抜き操作のためのハンドル操作機構に関するものである。

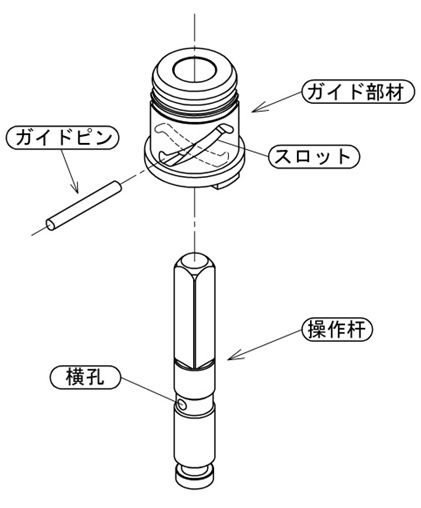

 ハンドル操作機構である駆動部材は、ガイド部材と、操作杆と、該操作杆に穿設したピン挿通用の横孔と、前記ガイド部材の周囲対向面に点対称位置に穿設される一対の傾斜状のスロットとの間に架け渡した一本のガイドピンで構成される。前記スロットは、中間傾斜部を有すると共に、この中間傾斜部に続く上端では上側水平部及びこれに続く逆傾斜部を、また中間傾斜部に続く下端では下側水平部とこれに続く逆さ窪み部を有するものである。

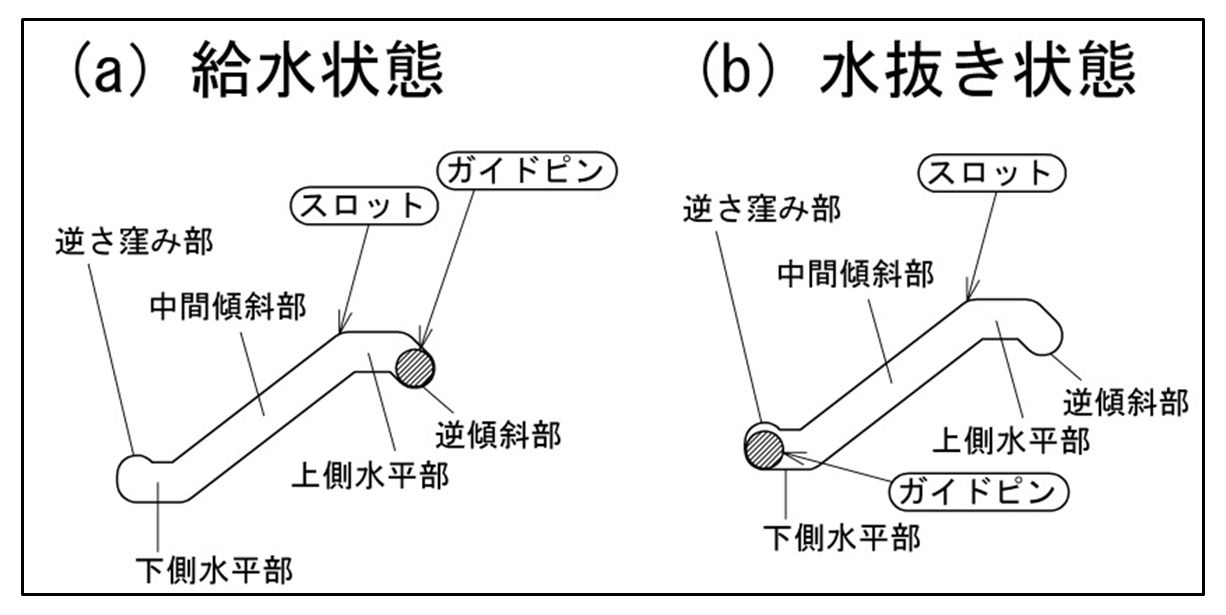

 ガイドピンとスロットの機構(ヘリコイド機構)により1回転未満の容易な操作が実現、また給水状態ではガイドピン位置は逆傾斜部の最下端位置、水抜き状態では下側水平部の溝側端位置を取ることで、衝撃力が掛かっても両状態において誤作動を防止できる。

操作が容易・誤作動の無い不凍水栓柱
操作が容易・誤作動の無い不凍水栓柱
