平成30年度中国地方発明表彰

発明協会会長賞

フィルタレスオイルミストコレクタ(特許第6214043号)

【広島県発明協会】

中村 祐介

ホーコス株式会社 環機技術部 係長

実 施 功 績 賞

菅田 雅夫

ホーコス株式会社 代表取締役社長


 本発明は、複数のサイクロンを用いて気流に含まれる汚染粒子を捕集する装置に関し、特に工作機械での加工中に発生するオイルミストの分離回収に好適なマルチサイクロン式コレクタに関するものである。

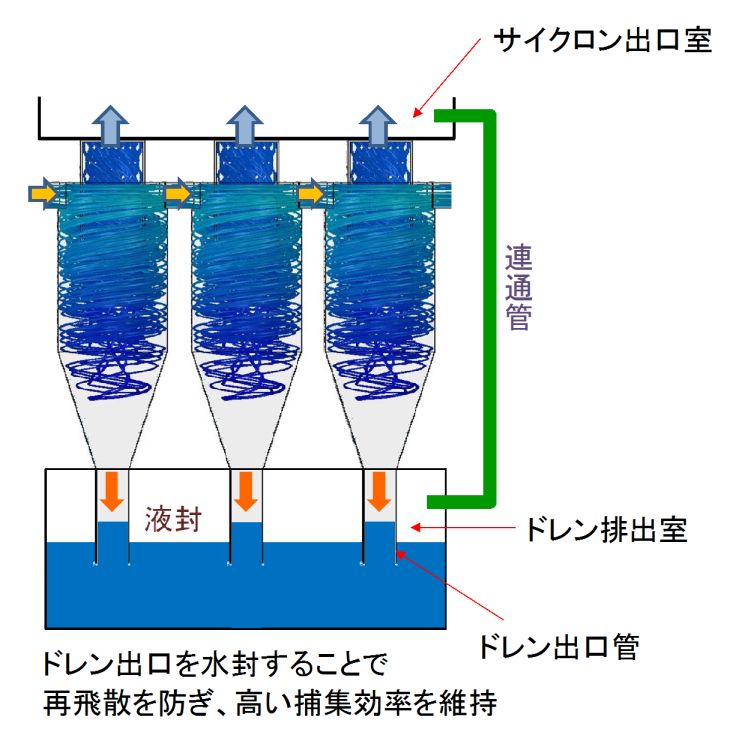

 マルチサイクロンはサイクロン本数が増加すると、再飛散やバランス変動により、単体のサイクロンと比して、全体として捕集効率が低下する欠点がある。そこで、ドレン出口管を封液することで再飛散を防止したが、ドレン出口管の必要長は搭載する送風機の性能(静圧)により異なり、大型機に合わせるとドレン出口管が長くなり、装置の小型化が図れなかった。サイクロン出口室とドレン排出室を連通管で接続し均圧化することで、静圧の影響をキャンセルし、必要最低限の長さでドレン出口管を構成できた。
 本発明によって小型で高捕集効率なマルチサイクロン式コレクタを具現化でき、さらに捕集機構をサイクロンに集約したことで、省エネ・省メンテナンス・省廃棄物・長寿命を実現した。

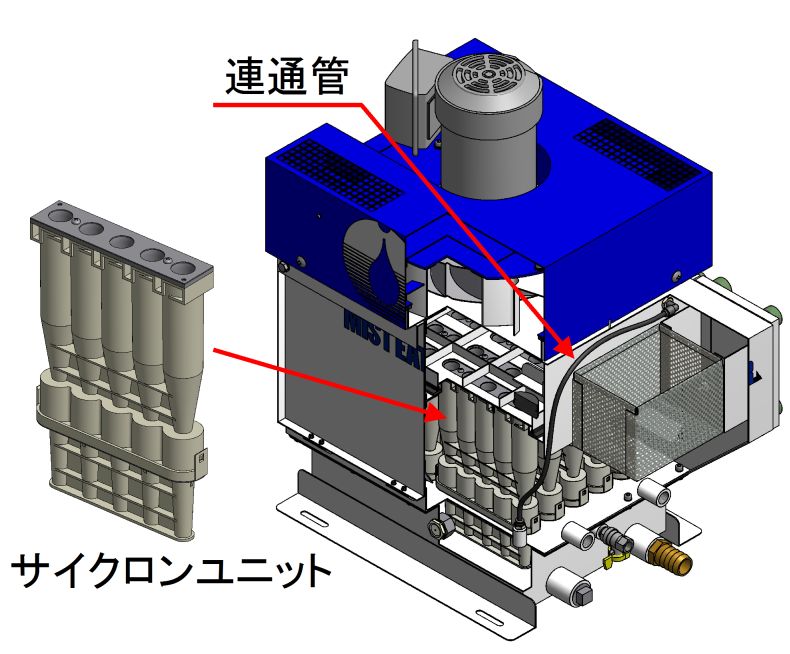

フィルタレスオイルミストコレクタ
フィルタレスオイルミストコレクタ
