挿入荷重が低く安定する樹脂クリップ(特許第4597296号)

[愛知県発明協会]

岩原 利夫

大和化成工業株式会社 技術部 製品企画開発課 課長

実 施 功 績 賞

小島 栄二

大和化成工業株式会社 取締役社長


 本発明は、自動車のピラーガーニッシュやトリムボードなどの内装部品を鋼板ボデー等のパネルに着脱可能に取付けるためのクリップに関するものであって、クリップは係合部と取付部からなる。従来のクリップの係合部は略円錐形状をしており、パネルの取付孔へ挿入するとき、係合部外面と取付孔の縁との接触角度θが大きく、食い込みが発生しやすいため挿入荷重が増加し、クリップの押込み作業時に大きな負荷が指にかかり作業者の手を傷める恐れがあった。

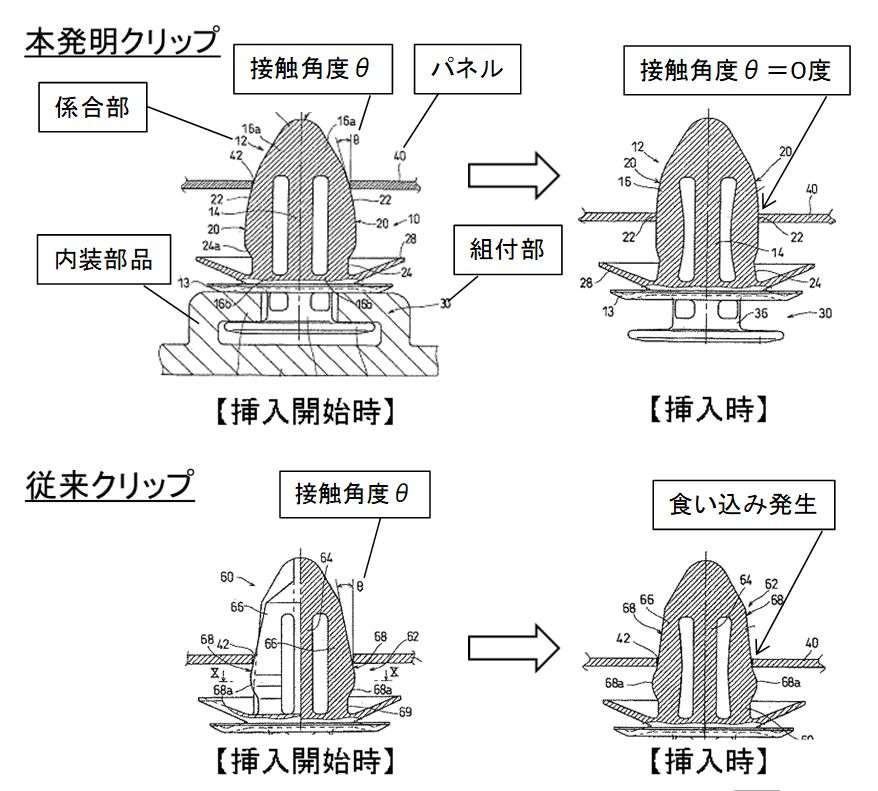

 本発明は、係合部を略紡錘形状とすることで、挿入していくにつれ取付孔の縁との接触角度θが0度となり、食い込みの発生を防ぐことが出来る係合部外面構造を特徴とする。
 その結果、例えば打抜きバリが発生している取付孔にそのバリ方向から係合部を挿入させる場合でも、挿入荷重が非常に軽いものとなり、作業者の手を傷めるといった疾病を防止可能なクリップを製品化することが出来、幅広い採用に繋がった。

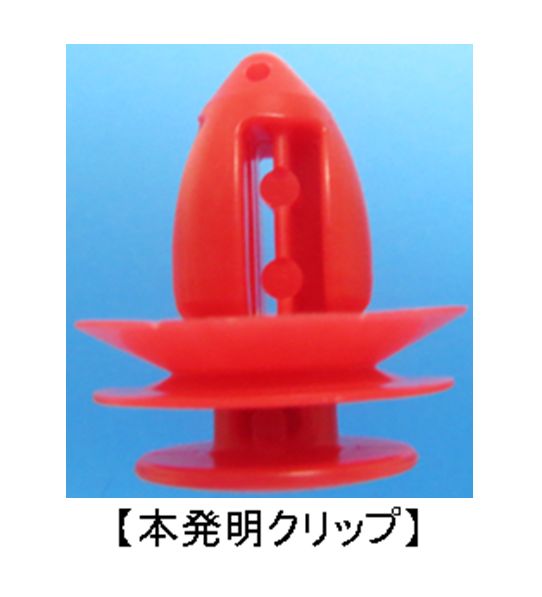

挿入荷重が低く安定する樹脂クリップ
挿入荷重が低く安定する樹脂クリップ
挿入荷重が低く安定する樹脂クリップ
