平成29年度東北地方発明表彰

発明協会会長賞

一眼レフカメラ用オートフォーカス機構(特許第5774760号)

[岩手県発明協会]

片野 圭二

株式会社アイカムス・ラボ 代表取締役

田村 孝

株式会社アイカムス・ラボ 取締役

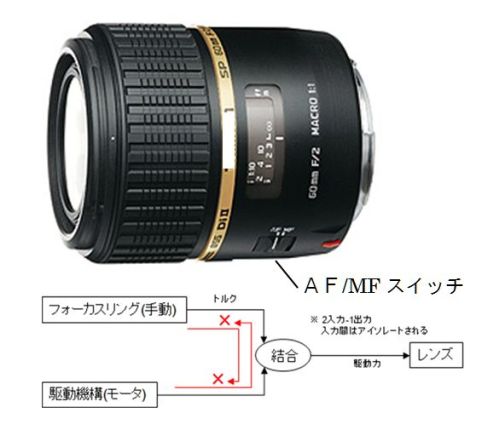

 本発明は、一眼レフカメラの重要機能の一つである、「フルタイムマニュアル」(オートフォーカスとマニュアルフォーカスを使い分ける際に、「AF/MFスイッチ」を切り替えることが不要)を実現する機構である。

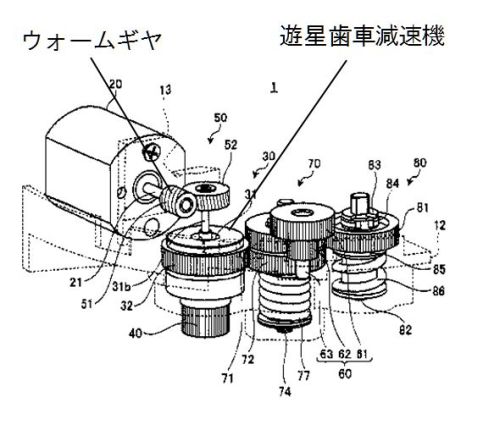

 フルタイムマニュアルは、手動のフォーカスリングと自動のモータが、共にレンズ保持機構に結合していながら、フォーカスリングとモータは動力が遮断されていることで可能となる特殊な機構である。従来の方式は騒音が大きいため、動画撮影用には不向きとされていたが、本発明である「ウォームギヤ+と遊星歯車減速機」の構成により、低騒音化を可能とした。
 本発明により、かみ合い周波数を1/10以下に低減することで10dB以上の低騒音化を達成した。この効果により、従来不可能だった動画撮影も可能とすることができ、一眼レフカメラ用レンズに広く普及している。


一眼レフカメラ用オートフォーカス機構
一眼レフカメラ用オートフォーカス機構
