平成29年度四国地方発明表彰

中小企業庁長官賞

チェーンレス容器搬送装置(特許第4486328号)

【徳島県発明協会】

原 敏幸

四国化工機株式会社 機械生産技術本部 技術一部 設計二課 主任技師

澤淵 隆宏

四国化工機株式会社 機械生産技術本部 技術一部 副部長

実 施 功 績 賞

植田 滋

四国化工機株式会社 代表取締役社長 CEO


 本発明は、容器に内容物を充填して包装する充填包装機械において、エンドレスチェーンを用いなくとも正確に容器を搬送することができ、しかも経時的にも位置ずれが生じない容器の搬送方法である。
 本発明に係る技術は、容器を保持する複数の板状の容器ホルダを容器ホルダ送出手段により、往路ホルダ支持部材の上流側端部から搬送方向に所定のピッチで順次間欠的に往路ホルダ支持部材上を移送させ、往路ホルダ支持部材の下流側端部に移送されてきた容器ホルダを復路ホルダ支持部材の上流側端部に受け渡し、次いで復路ホルダ支持部材の上流側端部の容器ホルダを容器ホルダ送出手段により、復路ホルダ支持部材の下流側端部に移送し、復路ホルダ支持部材の下流側端部に移送されてきた容器ホルダを往路ホルダ支持部材の上流側端部に受け渡しを行うものである。
 本発明では、充填包装機械における容器供給、充填、蓋材シール等の各ステーションに搬送されてくる容器ホルダの位置精度が正確なものとなり、効率よく安定して容器供給、充填、蓋材シール等の処理を行うことができるものとなる。

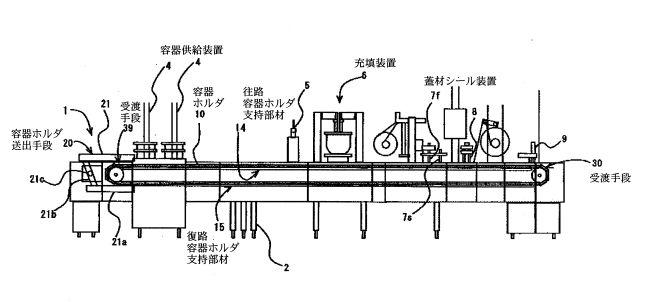

チェーンレス容器搬送装置
