マイクロコントローラ(特許第5281175号)

[宮崎県発明協会]

武政 憲吾

ラピスセミコンダクタ株式会社 生産本部
ATPファンダリ拡販グループ

吉田 裕一

ラピスセミコンダクタ宮崎株式会社 生産本部
ATP製造部 PKG技術G グループリーダー

曽根 紀久

ラピスセミコンダクタ株式会社 LSI商品開発本部 ローパワー
LSIビジネスユニット MCU開発第一チーム 第一グループ

山田 和也

ラピスセミコンダクタ株式会社 LSI商品開発本部 ローパワー
LSIビジネスユニット MCU開発第一チーム 第二グループ

竹井 彰啓

ラピスセミコンダクタ株式会社 LSI商品開発本部 ローパワー
LSIビジネスユニット MCUテスト技術グループ

実 施 功 績 賞

岡田 憲明

ラピスセミコンダクタ株式会社 代表取締役社長

 本発明は、水晶発振(振動)子と集積回路とをボンディングワイヤで接続し、ワンパッケージ化した水晶発振子内蔵型マイクロコントローラを実現するものである。
 本発明では、リードフレームの片方の面に集積回路が搭載され、反対側の面に水晶発振子が搭載されている。またリードフレームには、開口部が形成されている。そして集積回路上の発振子用電極パッドと水晶発振子上の電極とが、開口部を介してボンディングワイヤによって接続されて一体的に樹脂封止されている。
 本発明によれば、様々な調整が施された状態でマイクロコントローラを提供することができるため、ユーザ側での煩雑な作業を削減することができる。

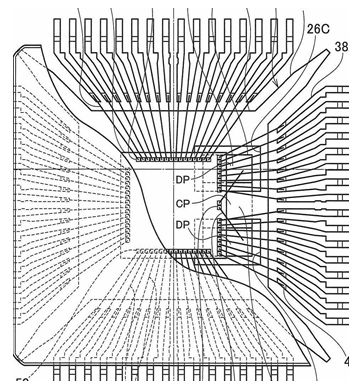

平面図

平面図

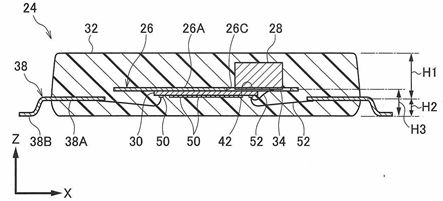

断面図

断面図
