発音機能付き樹脂管用ワンタッチ継手(特許第4611252号)

[岐阜県発明協会]

寺町 大樹

株式会社オンダ製作所 商品開発本部 知的財産係 係長

実 施 功 績 賞

恩田 由紀

株式会社オンダ製作所 代表取締役社長


 本発明は、住宅の給水給湯配管に使用される架橋ポリエチレン管などの樹脂管をワンタッチで接続する継手において、樹脂管が継手の適正位置まで差し込まれたことを確認する発音機能を備えた継手の構造に関するものである。
 従来、継手には樹脂管の差し込み確認用の孔が設けられているが、暗い場合や狭い場所では孔を介しての確認が困難なことがある。そこで本発明は、孔からの異物の侵入を防ぐ透明保護カバーの舌片に突起を設けるとともに、継手本体内周には二条の係止溝を設け、樹脂管差し込み前には突起が差し込み口側の係止溝に係止され、樹脂管の差し込みに伴い透明保護カバーが移動すると舌片の突起は奥側の係止溝へ移動し、その際に衝突音が発生する。
 本発明により、樹脂管がワンタッチ継手の所定位置まで差し込まれたことを音でも確認できるようになり、樹脂管と継手との確実な接続の実現に寄与する。

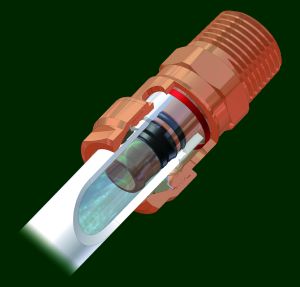

継手CG図
説明図
