平成29年度中部地方発明表彰

日本弁理士会会長賞

ワンタッチ操作戸先錠(特許第5242276号)

[富山県発明協会]

石黒 耕一

YKK AP株式会社 開発本部 ビル商品開発部
機能部品開発グループ 部品開発室

名場 峰男

YKK AP株式会社 生産本部 黒部越湖製造所
機能部品製造課 機能部品ライン

実 施 功 績 賞

堀 秀充

YKK AP株式会社 代表取締役社長


 本発明は、住宅用スライディング窓の錠装置において、障子を開けたり閉めたりするだけで同時に解錠や施錠ができる使いやすさと、眺望性や防犯性も向上させることを目的とした戸先錠である。
 住宅の窓の錠装置は召合框に取付けられたクレセント錠が一般的であったのに対し、本発明では戸先框に配置して外部から見えにくくすることと、錠本体はフック部材とこの規制を解除する回動規制部材等が配置された構造(図1)により、操作部をつまんで開けるだけで解錠、 障子を閉めるだけで施錠でき(図2)、使いやすく室内からの眺望性や防犯性も向上させることができる錠装置を提供する。
 このワンタッチ操作戸先錠を樹脂窓等の高断熱窓の戸先框に配置する事で、高い断熱性があり、子どもからお年寄りまで簡単に操作できて使いやすく、眺望性や防犯性を高めることができる窓を実現した。

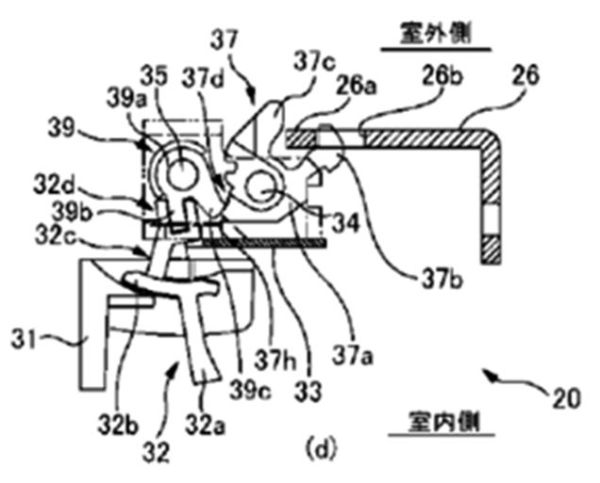

 図1

ワンタッチ操作戸先錠

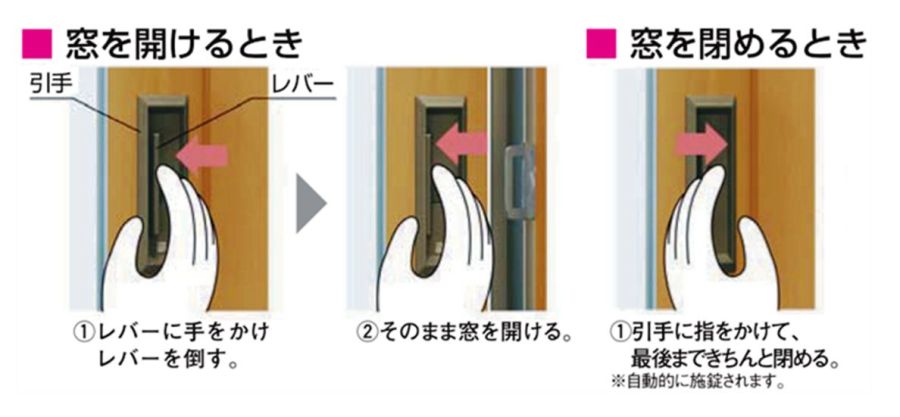

 図2

ワンタッチ操作戸先錠
