平成27年度関東地方発明表彰

特許庁長官奨励賞

吹き出す空気の向きを変化できる除湿機(特許第5489756号)

【埼玉県発明協会】

石川 俊夫

三菱電機エンジニアリング株式会社 静岡事業所
群馬支所 住設技術課 構造設計2グループ
専任技師

任田 保満

三菱電機ホーム機器株式会社 家電製品技術部 次長

柴田 英雄

三菱電機ホーム機器株式会社 家電製品技術部
空質アメニティー技術課 副課長

藤田 善行

三菱電機ホーム機器株式会社 家電製品技術部
調理機器技術課

実 施 功 績 賞

田代 正登

三菱電機ホーム機器株式会社 取締役社長

柵山 正樹

三菱電機株式会社 執行役社長


 本発明は、吹出される除湿用空気の風向を大きく変えることが可能であり、洗濯物などの乾燥や除湿したい乾燥対象物に対して効率よく除湿用空気を送風することができるルーバーを吹出口に有する除湿機に関する。

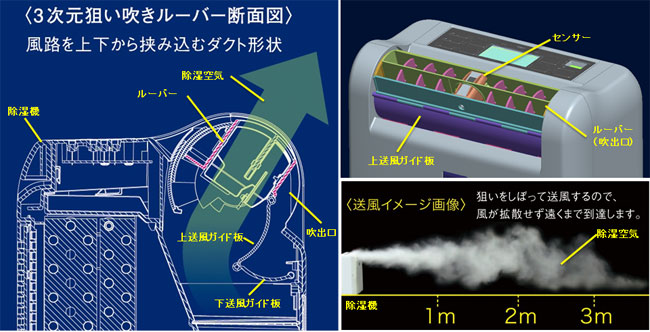

 従来は、ルーバーと吹出口の隙間から除湿用空気が漏れ、乾燥対象に効率よく除湿用空気を送風できなかった。本発明は、吹出口に軸支されたルーバーと吹出口の間に、ルーバーの動きを阻害しない送風ガイド板を設けて、隙間を塞ぐものである。送風ガイド板は、ルーバーに回動可能に連結する上送風ガイド板と、吹出口に回動可能に連結する下送風ガイド板とからなる。そして、上送風ガイド板と下送風ガイド板は、回動可能に連結されている。
 本発明によれば、吹出す除湿用空気をルーバーに集中させ、乾燥対象に効率よく送風できる。特に、乾燥対象物を検知するセンサーを併用することで、乾燥対象物にピンポイントで除湿用空気を送風でき、乾燥時間の短縮による省エネ効果を得られる。

吹き出す空気の向きを変化できる除湿機
