エアコンディショナー用室内機の意匠(意匠登録第1383970号)

【大阪発明協会】

辻 華一

ダイキン福祉サービス株式会社 印刷部

実 施 功 績 賞

十河 政則

ダイキン工業株式会社 代表取締役社長兼CEO


本意匠は、初代ラウンドフローカセットのモデルチェンジに際し、特長である全周吹き出しのデザインを踏襲しながら、4つの吹き出しフラップを独自制御できる機能追加に対応すべく、どの羽根が今どんな動きをしているか、一目でわかるよう「フラップが目立ちながらもシンプルさは損なわないデザイン」という、相反する課題に対しての創作である。

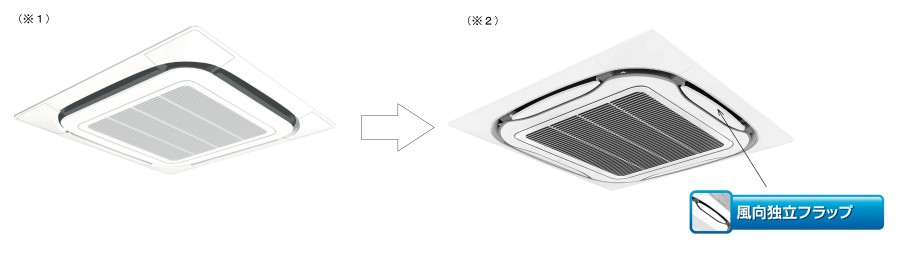

初代ラウンドフローカセットは全周吹き出し感を強調すべく、極力フラップの存在を隠して(図1 ※1)ラウンド吹き出しのイメージを狙った意匠である。その全周吹き出し感というコンセプトを引き継ぎながら、個別に制御される4枚のフラップの動作状態は目立たせるという相反するアウトプットを要求されるにあたり、停止時にも動作時にも、最も違和感なく、課題に応えられるデザイン(本意匠、図1 ※2)を創作した。

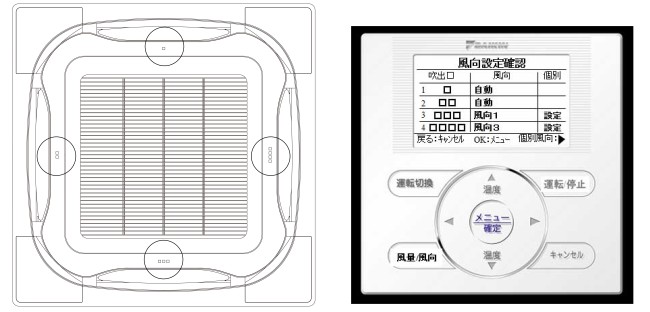

4枚の羽根を個別に制御するにあたり、どの羽根を動かしたいのか選択する必要がある。本意匠では図2のように、各羽根の近隣に個別の認識マークを配置し、リモコン画面でも同じマークによって迷うことなく狙った羽根を操作することを可能とした。
