中国経済産業局長賞

コンバインの刈取・脱穀操作制御装置（特許第5322466号）

【島根県発明協会】

山崎　達也	三菱農機株式会社　事業本部　国内事業部　主任
馬場　馨一	三菱農機株式会社　事業本部　国内事業部　主任
糸原　敦也	菱農エンジニアリング株式会社　技術部設計２グループ

実施功績賞

鳥取　勝美

三菱農機株式会社　取締役社長

本発明は、コンバインの作業クラッチ操作制御を構成するにあたり、操作し易く、かつ操作具の操作ポジションに捉われない制御形態とし、作業クラッチが関連する、人為的操作以外を条件とした他制御との連係を容易にしたものである。
具体的には、作業クラッチである刈取クラッチ、及び脱穀クラッチの操作制御の操作パターンを、中立復帰式のシーソースイッチの一方側の押し操作を行う毎に脱穀クラッチの入り、刈取クラッチの入りの順番に現出し、他方側の押し操作を行う毎に刈取クラッチの切り、脱穀クラッチの切りを順番に現出することで、刈取部を駆動させる時には必ず脱穀部が駆動する操作パターンとし、また、両クラッチの入り状態の表示灯をスイッチの操作方向に対応して設けたものである。
本発明は、従来のレバー操作と大きく変わらない感覚での小さな操作で、刈取脱穀クラッチの操作を可能としながら、人為的操作の有無以外の条件で脱穀、刈取クラッチを制御する新たな制御との連係を容易にすることで、コンバイン制御の多様化に対応する基礎となるものである。

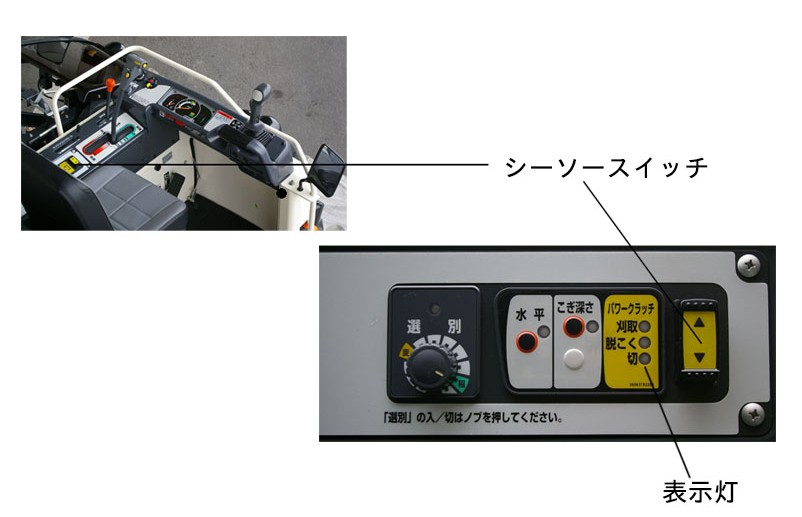

【コンバインの運転操作部の平面図】
