関東経済産業局長賞

複層塗膜の形成方法及び塗装物の製造方法（特許第4813556号）

【埼玉県発明協会】

高橋　雅樹	本田技研工業株式会社　埼玉製作所　技師
久米　康広	本田技研工業株式会社　埼玉製作所　技師
白鳥　聡	本田技研工業株式会社　埼玉製作所　技師
小松　佳春	本田技研工業株式会社　埼玉製作所　技術主任
野田　慎二	本田技研工業株式会社　鈴鹿製作所　技術主任
南　達郎	本田技研工業株式会社　鈴鹿製作所　技術主任
高柳　誠	本田技研工業株式会社　鈴鹿製作所　技師
中囿　大輔	ホンダエンジニアリング株式会社　技術主任
五十嵐　和雄	株式会社本田技術研究所　主任研究員

実施功績賞

伊東　孝紳

本田技研工業株式会社　代表取締役社長執行役員

本発明は、自動車製造工場などの塗装プロセスに関するもので、イソシアネート化合物を架橋剤とする２液型中塗り塗料を開発することで、中塗り工程後の焼付け乾燥炉の廃止によるショートプロセス化を実現し、ＣＯ₂排出量削減と塗装品質の向上を実現したものである。
本発明の塗装プロセスによれば、従来の「４Ｃ３Ｂ（４コート３ベイク）」方式の様に、電着後の焼付け、中塗り後の焼付け、ベースとクリアからなる上塗り後の焼付けという様な塗装完了までに３回の焼付けを行う必要がない。本発明により、電着で１回焼付けた後、中塗り、ベース、クリアを塗り重ねて一括で焼付けることができるため、今まで３回必要だった焼付けを２回にできる所謂「４Ｃ２Ｂ（４コート２ベイク）」方式の新塗装プロセスが可能となった。また、加熱時にアルコール等の反応生成物の発生がなくなるため、中塗り塗膜の体積収縮を防ぐことができ、肌ラウンドの無い良好な仕上がり外観が得られる。
本発明を適用した自動車塗装ラインは、弊社国内および海外拠点に導入され、省エネによるＣＯ₂排出量削減や環境負荷の低減に大きく貢献している。

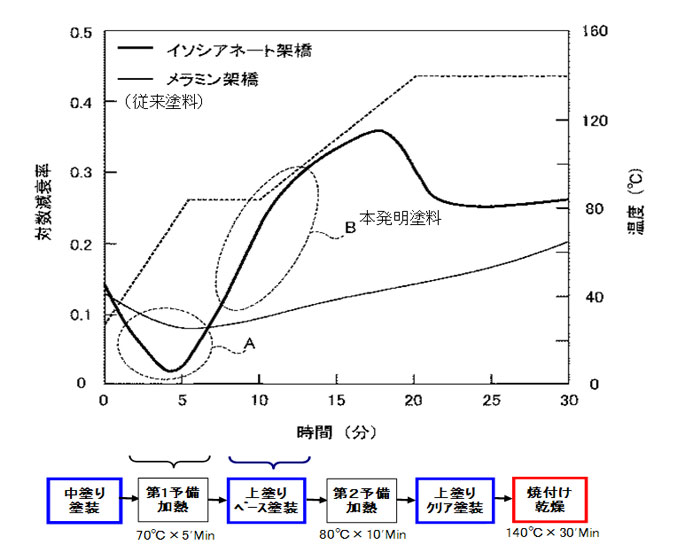

中塗り塗料の温度による経時変化

関東経済産業局長賞

複層塗膜の形成方法及び塗装物の製造方法（特許第4813556号）

【埼玉県発明協会】

実 施 功 績 賞

実施功績賞
