発明協会会長奨励賞

自動車用ワイパモータの小型・軽量化構造（特許第5112200号）

【群馬県発明協会】

川島　義親	株式会社ミツバ　モータ技術部　モータ技術課　チームリーダー
熊谷　俊司	株式会社ミツバ　研究部　研究第２課　課長
塩田　直樹	株式会社ミツバ　モータ技術部　モータ技術課　チームリーダー

実施功績賞

長瀬　裕一

株式会社ミツバ　代表取締役社長

本発明は、従来のワイパモータ（2極・重巻・3ブラシ（低速（Lo）、高速（Hi）作動用及び、アース(E)ブラシ）の構成）を、多極化（4極・重巻・3ブラシの構成）による小型・軽量化を実現する為の技術である。
従来のワイパモータ（2極・重巻・3ブラシの構成）を4極化する場合、その構成は、4極・重巻・6ブラシとなるが、電気回路内に均圧線を設けることで、従来と同様の3ブラシ化が可能となる。また、ブラシのレイアウトでは、Lo、Eブラシを90°間隔で構成し、本来Lo－Eブラシ間に設置されるHiブラシを、本来位置から180°対向配置することで、3つのブラシがコンミテータを軸中心に向かい3点から押し当てる、機械的バランスの良い構造にできる。
ワイパモータでは世界初となる多極（4極）化を実現し、多極化による小型・軽量化、低コスト化（小型・軽量化＝材料使用量削減、資源保護）への実施効果が得られる。

ワイパシステム搭載イメージ図

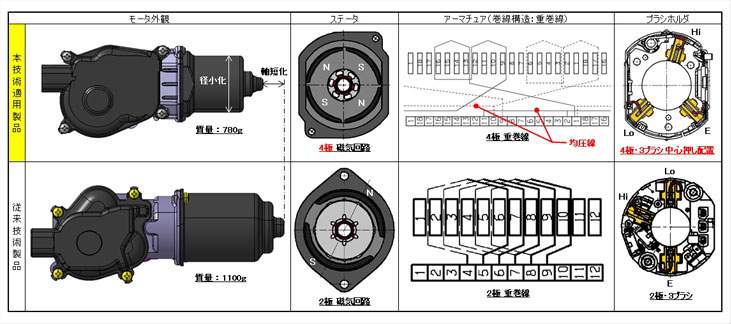

モータ構造概要
