平成25年度中部地方発明表彰

日本弁理士会会長奨励賞

可動式モニター内蔵センサー(特許第4951711号)

【石川県発明協会】

保古 秀一

EIZO株式会社 機能ユニット開発部 造形設計課 グループリーダー

小島 研太郎

EIZO株式会社 機能ユニット開発部 造形設計課 主任エンジニア

雨宮 賢一

EIZO株式会社 機能ユニット開発部 造形設計課 開発マネージャー

実 施 功 績 賞

実盛 祥隆

EIZO株式会社 代表取締役社長


本発明は、画像表示モニタの輝度や色度を調整する際に用いられる可動式かつ薄型の光センサーユニットに関し、モニタの薄いフレームにも内蔵が可能であり、かつ外光の影響を受けずに正確に画面輝度を測定することができるものである。
 センサー部を測定時に画面上に突出させ、非測定時は画面上から退避させる従来の可動式のセンサーユニットは、その複雑な駆動構造のために大型化せざるをえず、これをモニタのフレームに内蔵するとモニタのデザイン性を損ねるという問題があった。本発明では、高温になるモニタへの使用は本来適さない形状記憶合金ワイヤを、構造の工夫によりアクチュエーターとして使用することで、駆動構造を小型・薄型化した。また、測定に悪影響を与えるセンサー周囲の外光を遮断するコンパクトな遮光構造も付加した。
 本発明により、デザイン性に優れ、かつ最適な輝度・色度調整を行うことのできる画像品位に優れたモニタを提供することができた。

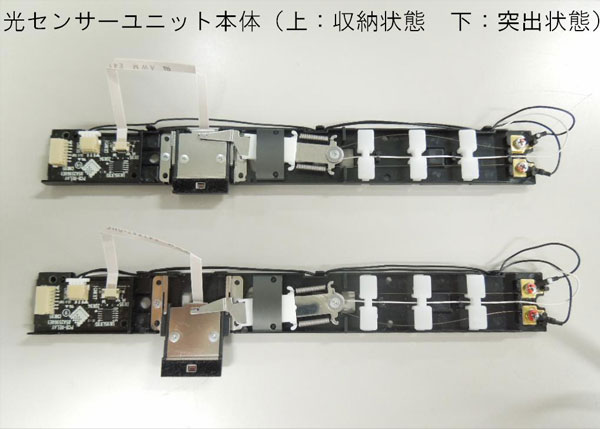

可動式モニター内蔵センサー

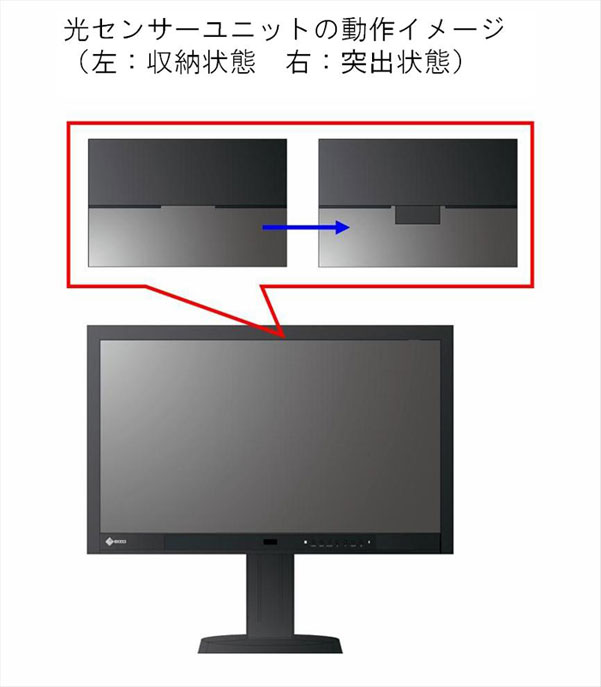

可動式モニター内蔵センサー
