回転機能を付加した杭圧入引抜機(特許第3870068号)

【高知県発明協会】

北村 精男

株式会社技研製作所 代表取締役社長

南 哲夫

株式会社技研製作所 専務取締役

村田 敏彦

株式会社技研製作所 製品開発部製品設計課 課長


本発明は、道路や橋梁、河川護岸や堤防などの構造物の機能強化や再構築を合理的に行う杭圧入引抜機(ジャイロパイラー)である。
すでに当社は、施工済みの杭をつかんで次の杭を地中に押し込む圧入機を発明し、周辺環境や都市機能への影響など数多くの制約条件を克服してきたが、今回さらに、押し込む杭をつかむ部位(チャック)の中に、杭を把持する油圧力を圧入機本体から独立して供給する新機構を発明・搭載したことで、鋼管杭を連続回転させながら圧入するジャイロパイラーを開発・実用化したものである。
ジャイロパイラーは、地中障害物のある地盤や硬質地盤でも、大掛かりな機械装置なしで鋼管杭を回転圧入するため、既存の構造物を地中に残置したまま機能強化や再構築を行うことができる。構築された鋼管柱列杭(インプラント構造)は、地中に深い根入れ長をもっており、大型の地震動や津波に対し高い耐性を発揮するため、既設堤防の補強など今後の国土防災技術への貢献が大いに期待されている。

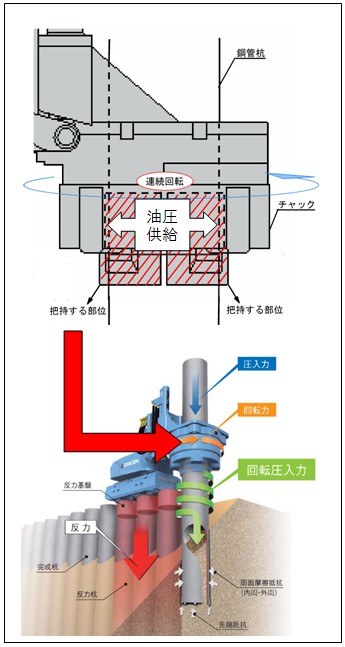

本発明の概略図

本発明の概略図

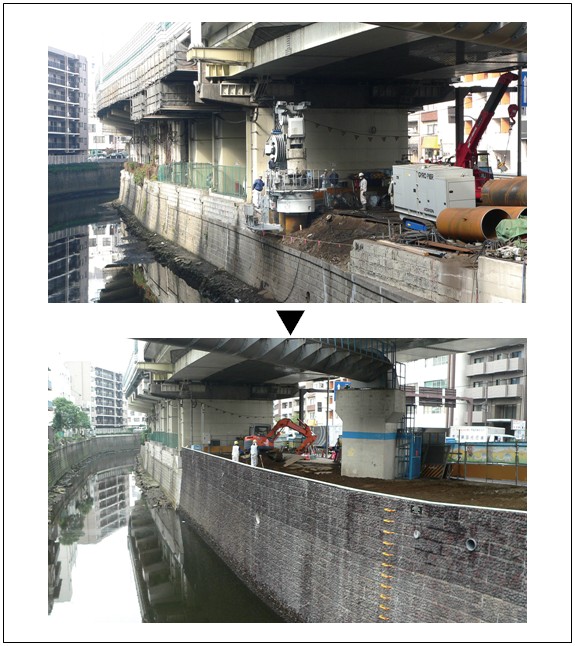

護岸改修工事への適用事例
