平成24年度近畿地方発明表彰

近畿経済産業局長賞

絞り吊り専用クランプ(特許第3670411号)

【奈良県発明協会】

中山 太一

イーグル・クランプ株式会社 技術部 課長代理

百瀬 勲

イーグル・クランプ株式会社 北関東営業所 所長

平田 昇

イーグル・クランプ株式会社 北関東営業所 テクニカルエンジニア

津山 初雄

イーグル・クランプ株式会社 代表取締役会長

実 施 功 績 賞

津山 信治

イーグル・クランプ株式会社 代表取締役社長


本発明は、鋼板やH形鋼の吊り上げ、反転に使用される絞り吊り用クランプである。従来の爪型ハッカーによる作業では、ハッカーが横滑りして外れる危険性があるが、本発明は鋼材を確実に把持し、安全作業を提供するものである。
クランプ本体に第一の長溝を、本体と回動可能に軸支されるアームに第二の長溝を設けることで、両方の長溝を挿通する軸は本体とアームに対して相対移動可能に取り付けられると共に、軸には回転自在カラーを有する吊環部材を有してなり、吊り上げ時には吊環部材の軸が前記第一および第二の長溝に沿って移動したとき、アームの先端部が開口部に向けて突出する方向に、アームが回転するように付勢されることで、鋼材を圧接挟持することを可能にした。
本発明により、本体開口部に挿入された被吊り上げ物に圧接挟持する力が作用することで、クランプの横滑りが防止され、被吊り上げ物の反転および吊り上げ運搬作業が安全に行えることに貢献している。

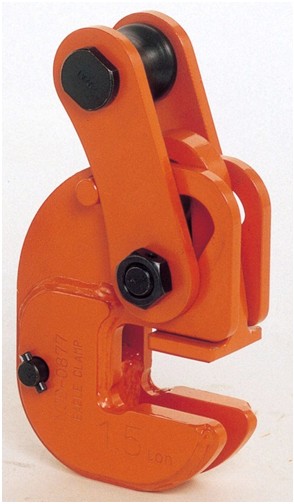

本発明の絞り吊りクランプ外観

本発明の絞り吊りクランプ外観

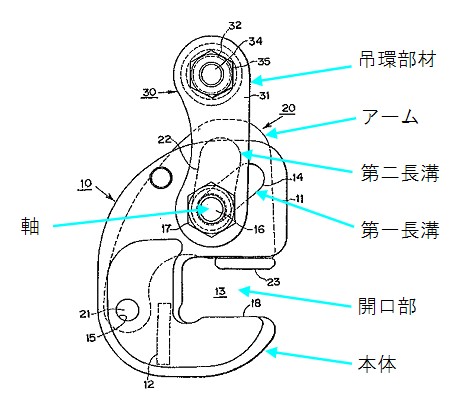

図
H形鋼を確実に把持

H形鋼を確実に把持

反転作業

反転作業

吊り上げ運搬作業

吊り上げ運搬作業
