平成24年度関東地方発明表彰

日本弁理士会会長奨励賞

パレットノックピンの位置調整装置及び方法(特許第4548957号)

【静岡県発明協会】

土田 敏人

本田技研工業株式会社 浜松製作所トランスミッション工場組立モジュール

実 施 功 績 賞

伊東 孝紳

本田技研工業株式会社 代表取締役社長


本発明はワークの種類変更時にワークを所定位置に位置決めするノックピンの位置を簡単且つ正確に調整できる位置調整装置と、この調整装置を用いた位置調整方法に関する。
このためには高価な自動機を導入か、作業員による手作業かであるが、ノックピンの位置決めが頻繁でないならば作業員が実施するほうが合理的である。ただし位置決めの基準がなければ、フリーのノックピンをどこに移動すればいいのか解からず、大変な作業となる。
本発明はノックピン係合用基準穴のある補助装置を備え、まさにノックピン係合用基準穴の上方よりレーザポインタを照射することより、ノックピン位置決め作業を誰でも簡単確実に実施することを可能とした。
レーザ光を利用してノックピンのラフな位置調整を行った後に、搬送パレットと位置決め補助装置とを係合させてノックピンのラフな正確な位置調整を行うため、ノックピンの位置調整を誰でも簡単迅速確実に行うことができる。

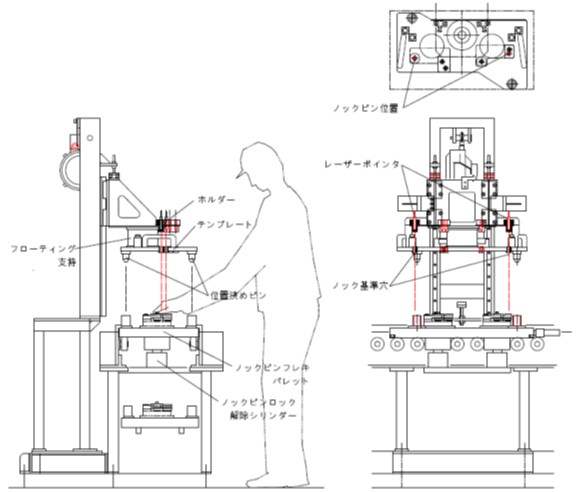

パレットノックピンの位置調整装置及び方法1

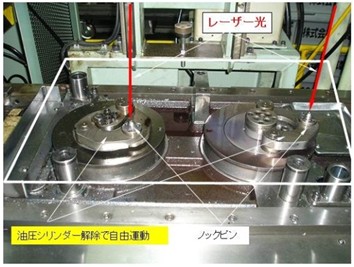

パレットノックピンの位置調整装置及び方法2

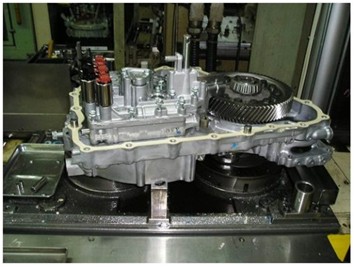

パレットノックピンの位置調整装置及び方法3
