平成24年度中国地方発明表彰

中小企業庁長官奨励賞

代かき作業機の斜め延長板(特許第4764126号)

【岡山県発明協会】

岡本 孝志

小橋工業株式会社 開発部開発品管チーム 参事

実 施 功 績 賞

小橋 一郎

小橋工業株式会社 代表取締役社長

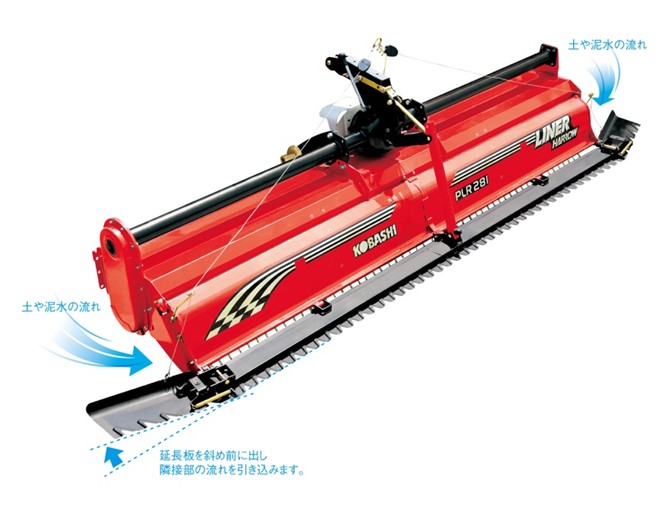

本発明は、田植え前に行われる代かき作業で、作業機の延長板を斜めに配置することにより、左右に逃げようとする泥水を作業機側に戻し、表面が均一にならされた最適な圃場づくりを行う技術に関するものである。
延長板の長さが左右方向に長いほど、また傾斜角度が大きいほど、泥水を作業機側へ戻す効果が大きい。延長板の折り畳み回転軸が従来の直進方向の場合、長さや傾斜角度を大きくすればするほど、延長板を使わないときに延長板を作業機側へ折り畳んだ際、延長板が作業機本体に接触しやすくなるため、延長板の長さや傾斜角度には制約があった。

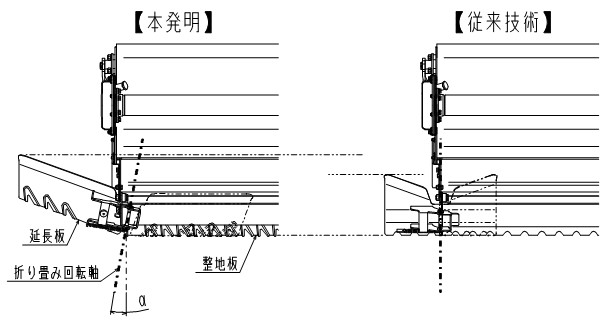

本発明は、延長板の折り畳み回転軸を斜め方向に設けるというこれまでにない着想で、長くて傾斜角度の大きい延長板でも折り畳んだ際、作業機の整地板上にピタリと平行に重ね合わせることを可能とした。
延長板の長さおよび傾斜角度を自由に設定できるため、地域ごとの土質や水分量の違いに応じた延長板を取り付けることで、最適な圃場を作ることができる。

代かき作業機の斜め延長板1
代かき作業機の斜め延長板1
