日本弁理士会会長奨励賞

容器底の成形用マンドレル（特許第4370785号）

【徳島県発明協会】

西尾　陽次

四国化工機株式会社　技術二部設計一課　主任技師

実施功績賞

植田　滋	四国化工機株式会社　代表取締役社長

ゲーブルトップ容器を製造する包装機械の容器ボトム成形用マンドレルにおいて、軽量化が可能であり、対摩耗性および耐食性にも優れ、しかも、マンドレル全体の外表面の温度を均一に保つことを可能とした。
マンドレル胴部分を薄肉板又は薄肉パイプより成形された薄肉筒とする。マンドレル胴部分は、角筒状容器ブランクの４隅に沿う凸部と、凸部以外の部分に角筒状容器ブランクの側壁から離れる方向に凹んだ凹部を有する。そして、マンドレル全体を循環する冷却水をマンドレル胴部分に充満させる。また、マンドレル胴部分，底板および頂板をステンレス等の同材質の金属で形成し、これらを溶接により一体化する。
マンドレル胴部分が均一な厚さのため、部分的な温度上昇がなく表面温度をコントロールしやすくなる。特に、機械停止時において、ヒーター付近に停止したマンドレルの温度上昇対策に有効となる。

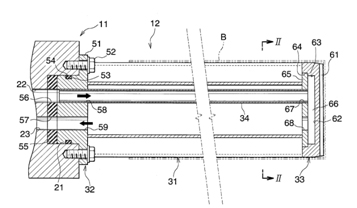

図１	図２（図１のⅡ-Ⅱ矢視断面図）
