中小企業庁長官奨励賞

鉄線の結束金具（意匠第1065511号）

【奈良県発明協会】

粕本　栄作	草竹コンクリート工業株式会社　技術部　鋼設課　班長
上家　宏之	草竹コンクリート工業株式会社　技術部　鋼設課　課長

実施功績賞

草竹　晃司

草竹コンクリート工業株式会社　代表取締役

本創作は、複数のブロックを連結するために、各ブロック側面に突出した鉄線を集合させ、回転力により互いの鉄線をねじって締め上げる結束金具に関し、その装着、締め上げ、取外し作業を簡単、迅速にしたものである。

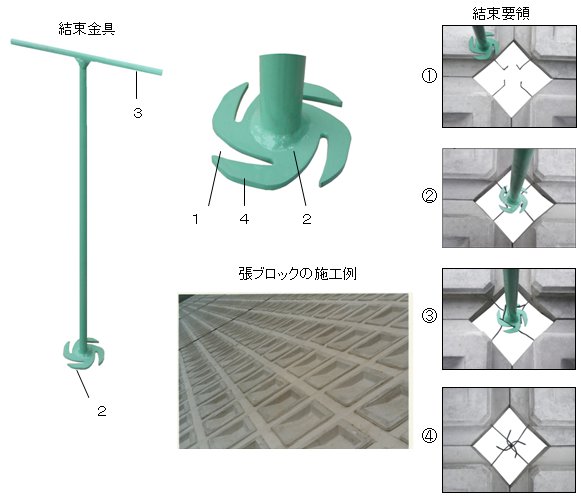

この結束金具は、Ｔ字状の把手(３)の下端部に板体(２)を水平状に固定し、板体(２)に鉄線の挿通部(１)を複数設け、各挿通部(１)を従来と異なり、板体(２)の外縁から内側へ回り込むクロソイド曲線状の内面を有する内細りのスリット状とし、このスリット状の対向面の端部に板体(２)の外縁が連続することで鎌刃状のフック部(４)を各挿通部(１)に対応して連続的に形成したことを特徴とするものである。
本創作により、結束する鉄線近くに板体(２)の挿通部(１)を位置させ、把手(３)を持ち回転させるだけで挿通部(１)内に鉄線を呼び込んで締め上げでき、取外し時には把手(３)を少し逆回転させ持ち上げる作業ですむ。
