関東経済産業局長賞

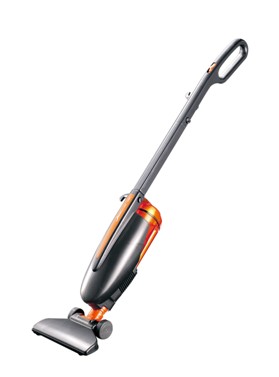

低重心高集塵性サイクロン式電気掃除機(特許第4320663号)
【新潟県発明協会】
井上 峰幸 |
ツインバード工業株式会社 開発・生産本部商品開発部先行技術G 部長付、一般 |
松尾 和則 |
ツインバード工業株式会社 クリーナ開発部 一般 |
実 施 功 績 賞
野水 重明 |
ツインバード工業株式会社 代表取締役社長 |
本発明は、スティック型サイクロン式掃除機において、フィルター面積を増大させ目詰まりを起こしにくくするものである。
従来のサイクロン式掃除機では、操作性向上のためにフィルターを掃除機本体下部に配置するとフィルターの表面積を大きくできず、目詰まりしやすいという問題があった。

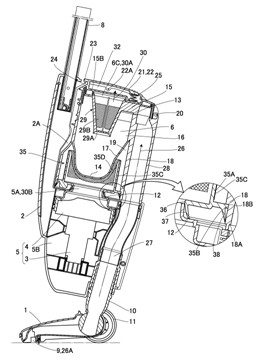

本発明では、掃除機本体下部に電動送風機を設け、掃除機本体上部にサイクロン筒を設け、サイクロン筒底部側の外周外側を囲むように外筒を設け、サイクロン筒と外筒の間隙を排気路の一部とし、サイクロン筒の下方且つ外筒の下部にフィルター体を配置した。フィルター体は、中央に凹部が形成された形状であり、その周囲の上部がサイクロン筒と外筒の間隙に入る。
この構成により、本発明は、フィルターの表面積を増大させることで目詰まりが起きにくく、十分実用的な集塵性能を実現した。且つ、電動送風機を掃除機本体の下部に設けることで重心を低くして操作性を向上させた。
![]() |
![]() |
